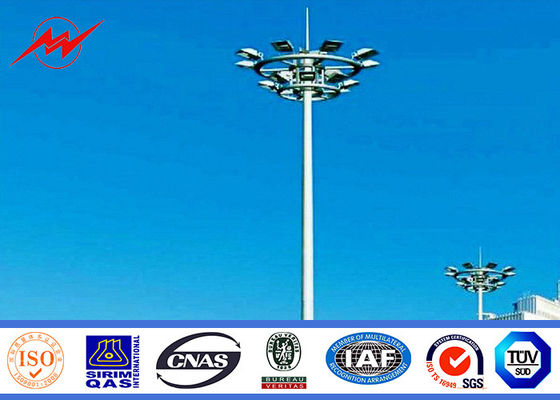

Alto albero Palo della plaza anticorrosiva del giro 25M HDG con il pannello rotondo della lampada
alti pali di illuminazione dell'albero
,Sport pali leggeri
Intorno all'alto albero Palo di 25M HDG con il pannello rotondo della lampada per illuminazione della plaza
Specifiche:
|
L'altezza dell'albero |
15m - 35m |
|
Forma dell'albero |
Poligono
Le assi sono fatte della lamiera di acciaio che ha piegato in forma richiesta e saldato longitudinalmente dalla saldatrice del automaticarc |
|
Struttura capa |
Lo stile secondo le richieste del cliente e dimensione secondo requisito di clienti |
|
Lunghezza |
All'interno di 14m che si forma una volta senza giunto di slittamento
|
|
Spessore della parete |
4mm - 20mm |
|
Saldatura |
Ha prova passata del difetto. Doppia la saldatura interna ed esterna fa la saldatura bella nella forma. E conferma con il livello internazionale della saldatura del CWB |
|
Congiungere |
Giunto di slittamento Congiungendo del palo con il modo di inserzione, modo del innerflange, modo unito faccia a faccia. |
|
Base di appoggio montata |
La base di appoggio è quadrata o di forma rotonda con i fori scanalati per bullone d'ancoraggio e dimensione secondo il requisito di clienti. |
|
Terra montata |
La metropolitana sepolta lunghezza secondo il requisito di clienti. |
|
Galvanizzazione |
Galvanizzazione della immersione calda con uno spessore della media di 80-100µm conformemente al cinese standardGB/T 13912-2002 o all'americano ASTM standard A123, È: 2626-1985.
|
|
Rivestimento della polvere |
La pittura pura della polvere del poliestere, colore è facoltativa secondo Stardand di colore di RAL. |
|
Resistenza al vento |
Contro pressione di vento di 160Km/h |
|
Fabbricazione |
Secondo GB/T 1591-1994. |
|
Controllo di qualità |
Controlliamo la qualità secondo il flusso di ISO9001-2008. La qualità è impiegata in ogni fase di produzione a assicuri la conformità del prodotto alle specifiche/norme. Le ispezioni attente sono effettuate tramite ispezione altamente preparata ingegneri secondo le procedure definite dalla fase della materia prima al prodotto finito ed alla consegna. Il montaggio del prototipo delle torri è effettuato dentro la pianta.
|
|
Certificati |
Lo ISO9001-2008 ha verificato il fornitore |
Galvanizzazione
Norma: NFA91121
Spessore medio della galvanizzazione: Meno di 86μm.
Tolleranza di fabbricazione
- Lunghezza componente: - 25mm - 75mm
- Rettitudine: 2mm/m
- Torcere grado: 1°per 3 metri di lunghezza
- Ovalizzazione: Il massimo è 3%
- Il diametro medio: +/--0,5%
- Lunghezza di slittamento: +/-150mm
Installazione
- Rimuova tutta l'attrezzatura sul palo durante l'Assemblea.
- Circondi un'imbracatura intorno all'asse del epole del Th di ogni sezione.
- Ripari l'imbracatura sulla sezione superiore ad un paranco differenziale.
- L'imbracatura sulla sezione inferiore strettamente è riparata e riparata al centro di gravità.
- Faccia il verticale d'acciaio del palo vicino stringere l'imbracatura della sezione superiore.
- Ripari il palo d'acciaio.
- Rimuova l'imbracatura.

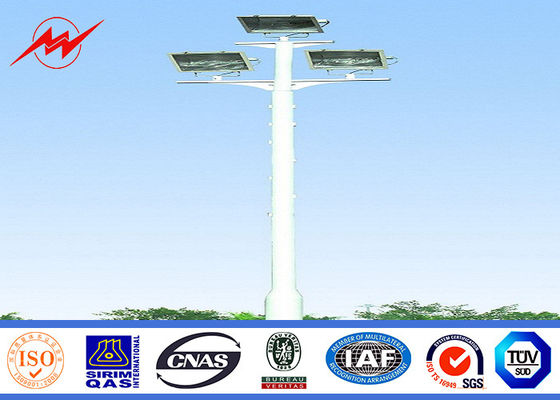

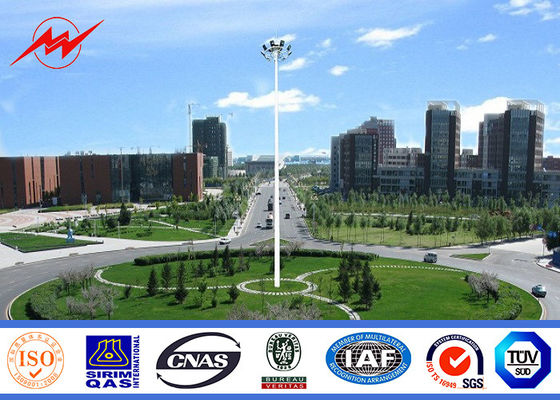

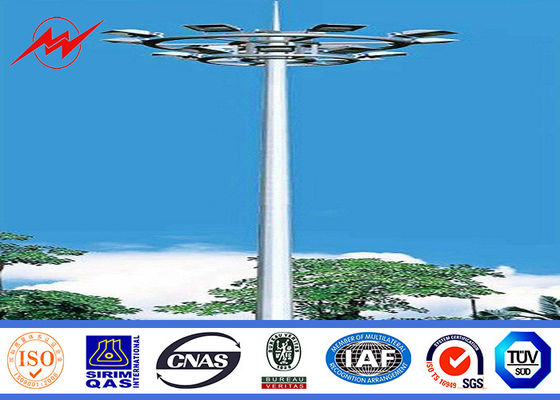

Più foto:
