Dettagli:
Termini di pagamento e spedizione:
|
Articolo Nome: | Luce di segnalazione palo di traffico | Applicazione: | palo del braccio dell'albero di traffico |
---|---|---|---|
tipo del braccio: | Scelga il braccio, doppio braccio | Semaforo: | Su misura |
Trattamento delle superfici: | Galvanizzazione | Forma di Palo: | Conico o poligonale |
Spessore medio di gavanzation: | secondo lo spessore del palo | ||
Evidenziare: | pali leggeri della strada privata,palo leggero della strada principale |

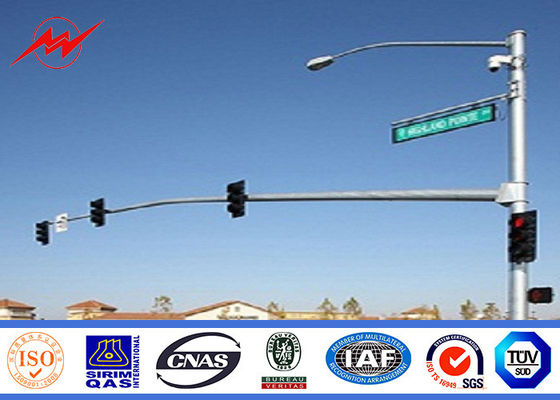

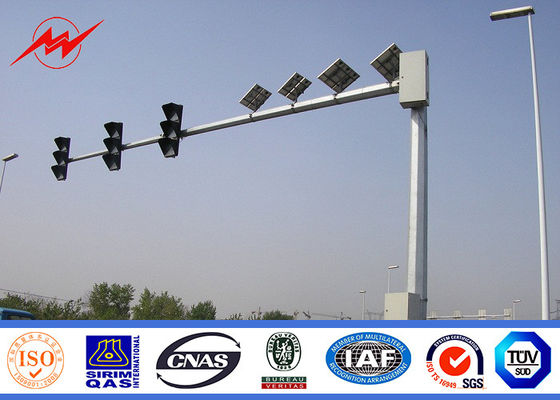

Singola forma ottagonale di Palo del semaforo del braccio 6M con il braccio trasversale caldo di galvanizzazione 11M della immersione
Dettagli rapidi per il semaforo Palo
Oggetto nessun |
semaforo di 6M Palo |
Altezza |
6 m. |
Spessore |
Secondo la progettazione del cliente |
Forma |
Conico, rotondo, ottagonale, dodecagono |
Materiale |
Q345B/A572, Q235B/A36, Q460 |
Progettazione del vento |
35 m/s |
Vestito per |
modo della via, strada principale |
Descrizione
Velocità del vento di progettazione – 35m/sec (126km/hr)
Progettazione di Palo – BS 5649
Galvanizzazione – 1461:1999 di iso dell'en delle BS (BS 729)
Saldatura – le BS 5135
9001:2008 di iso accreditato
Il rinforzo rinforza la porta
Porta di servizio a livello
Disponibile in singola e doppia cerniera della scanalatura
Disponibile nel tipo della flangia e piantata
Sul montaggio dell'ascensore da 0 gradi a 12 gradi
Braccio di estensione disponibile da 3,5 metri a 5,5 metri
Altezze su misura disponibili sopra richiesto
Progettazione
MATERIALE
Il materiale utilizzato per fabbricare le componenti del palo sarà nell'accordo delle norme internazionali e secondo le specifiche del progetto.
Il materiale principale è Q235, Q345, Gr65 o come specificato nella specificazione del cliente.
FINITURA
L'asse, la base di appoggio, il sostegno del braccio ed altri accessori sono la immersione calda galvanizzata secondo l'en 1461 delle BS e le sue revisioni recenti, lo spessore di rivestimento medio minimo è secondo l'en 1461 delle BS, o secondo i requisiti di cliente, ma non più di 70 micron fanno la media.
Nessun saldatura, taglio o perforazione è fatta dopo la galvanizzazione.
I bulloni d'ancoraggio compreso i dadi e le rondelle sono la immersione nera o calda approssimativa galvanizzata secondo ASTM A 123 secondo il requisito su misura.
FORMA
1. Altezza: I pali di illuminazione della via delle altezze da 4m fino a 20m che soddisfanno quasi tutte esigenze all'aperto di illuminazione di via, sono fatti solitamente dalle assi d'acciaio affusolate con forma ottagonale o conica, con le dimensioni che aderiscono all'analisi strutturale di progettazione, ai requisiti delle norme internazionali e secondo i requisiti di cliente.
2. Sezioni di Palo: Soltanto i pali con le altezze fino a 12 metri sono fatti da un segmento dell'asse. Pali fino ad un massimo di 20m dell'altezza sono fatti da due segmenti con una lunghezza minima di sovrapposizione di 1,5 volte il diametro del fondo del segmento superiore.
3. Assi: Le assi sono fatte dalla lamiera di acciaio piegata alla forma richiesta e saldata longitudinalmente dalla macchina della saldatura ad arco automatica.
piatto 4.Base: La base di appoggio è quadrata nella forma con i fori scanalati adatti a bulloni d'ancoraggio. La base di appoggio è saldata al fondo dell'asse dalla doppia saldatura di raccordo, secondo le norme internazionali.
5. Sostegni: I sostegni per portare i montaggi leggeri sono nella forma e nelle dimensioni che aderiscono ai requisiti di cliente ed alle specifiche dei montaggi leggeri. La cima dell'asse è fornita di dadi saldati all'asse come indicato sui nostri disegni.
6. Bullone d'ancoraggio: I bulloni d'ancoraggio per riparare la base di appoggio al fondamento concreto sono forniti con i dadi e le rondelle richiesti secondo l'analisi strutturale.
7: Porta di servizio: La dimensione e la posizione di apertura della porta è secondo i requisiti di cliente e suo aderire alle dimensioni del ritaglio. L'apertura della porta è rinforzata per mantenere la forza dell'asse.
8. Lampada: La luce del LED è disponibile o specificata nel requisito di cliente.

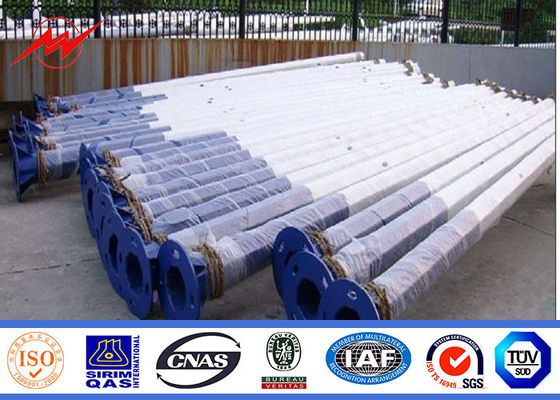

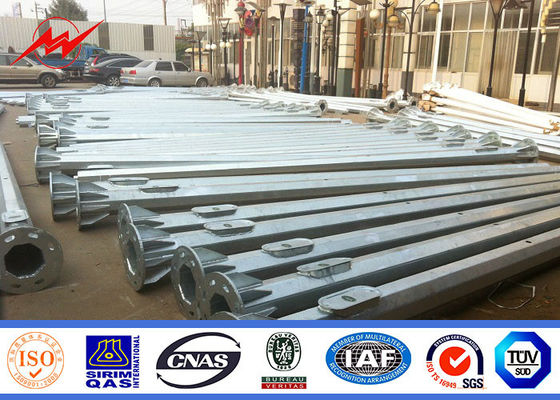

Più immagini:
Società:
La Via Lattea di Jiangsu ha estesa ingegneria di esperienza e producendo i pali con l'albero arma fino a 85' per esteso.
Per esempio, abbiamo sviluppato i piatti della flangia provvisti di cardini speciale per permettere che le armi dell'albero oscillino al laterale accomodando i grandi palloni e galleggianti utilizzati nelle parate della via.
