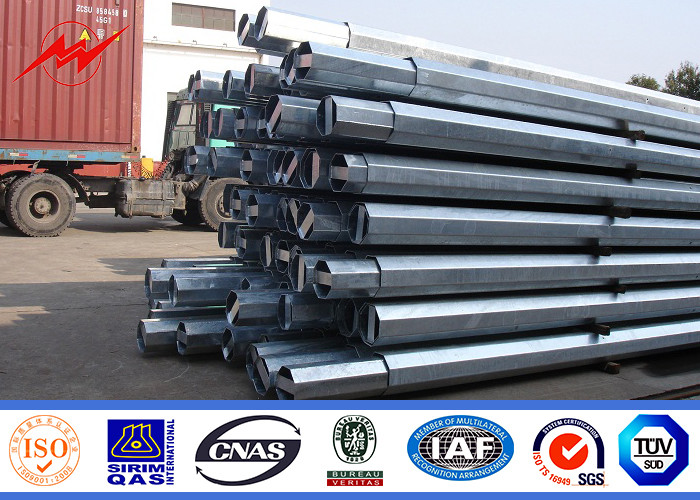

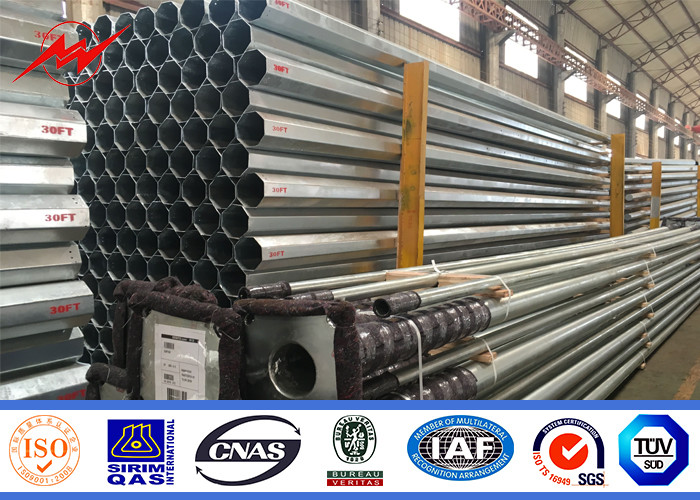

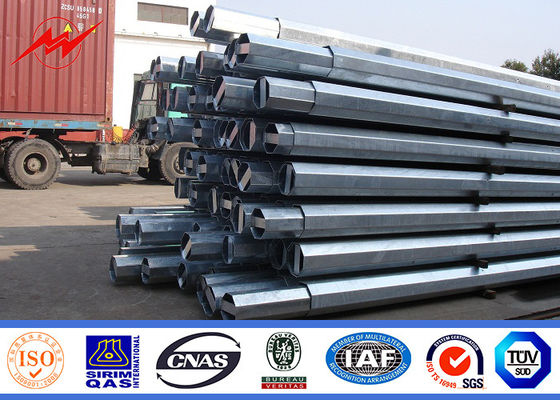

Linea di trasmissione affusolata all'aperto potere palo d'acciaio con il braccio trasversale d'acciaio di Manica
pali di impianto elettrico
,pali pratici d'acciaio

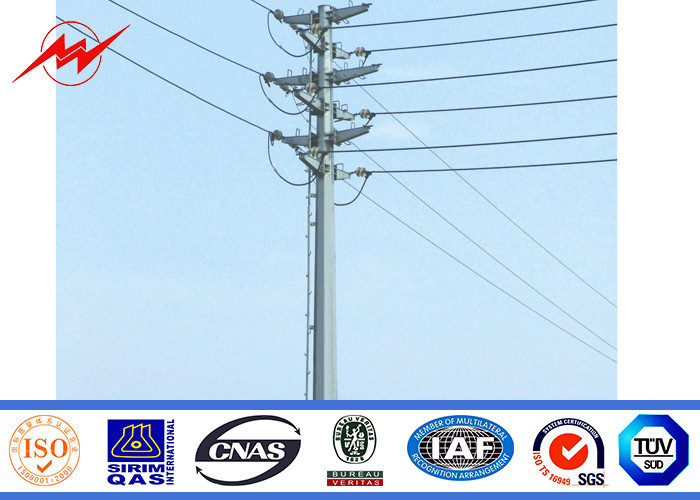

Linea di trasmissione affusolata all'aperto da 110 chilovolt potere palo d'acciaio con il braccio trasversale d'acciaio di Manica
Acciaio
Il materiale è conforme all'en 10025 di N-F
Norma e norma dell'en 10149 di N-F, ha la seguente proprietà.
- Rendimento Strength=355N/mm2
- La durezza rimane la stessa al di sotto di 20 gradi inferiore a zero.
- La galvanizzazione è conforme NFA35503 a classe standard 1.
Specificazione:
| Vestito per | Distribuzione di elettricità |
| Forma | Conoid, Multi-piramidale, Columniform, poligonale o conico |
| Materiale | Solitamente Q345B/A572, rendimento minimo strength>=345n/mm2 Q235B/A36, rendimento minimo strength>=235n/mm2 Così come il coil a caldo da Q460, ASTM573 GR65, GR50, SS400, SS490, a ST52- |
| Torlance del dimenstion | + - 2% |
| Potere | 10 CHILOVOLT ~550 CHILOVOLT |
| Fattore di sicurezza | Fattore di sicurezza per vino di conduzione: 8 Fattore di sicurezza per la messa a terra del vino a massa: 8 |
| Carico di progetto nel chilogrammo | 300~ 1000 chilogrammi appliced a 50cm dal al palo |
| Segni | Il palte di Nane attraverso rivert o colla, incide, imprime secondo il requisito di cliente |
| Trattamento di superficie | Immersione calda galvanizzata a seguito di ASTM A 123, colori il potere del poliestere o qualunque altra norma dal cliente richiesto |
| Giunto di Pali | Modo di inserzione, modo del innerflange, modo unito faccia a faccia |
| Progettazione del palo | Contro un terremoto del grado 8 |
| Velocità del vento | 160 Km/Hour. 30 m. /s |
| Carico di snervamento minimo | mpa 355 |
| Carico di rottura minimo | mpa 490 |
| Carico di rottura massimo | mpa 620 |
| Standard | Iso 9001 |
| Lunghezza per della sezione | All'interno di 14m che si forma una volta senza giunto di slittamento |
| Saldatura | Abbiamo prova passata del difetto. Doppia la saldatura interna ed esterna fa la saldatura bella nella forma Norma di saldatura: AWS (società americana) della saldatura D 1,1 |
| Spessore | 1 millimetro - 30 millimetri |
| Processo di produzione | → → →Molding o di piegamento di Cuttingj della prova materiale di Rew Il →Dimension (longitudinale) di Welidng verifica la saldatura del →Flange → Deburr→Galvanization di →Calibration di perforazione del →Hole o mano della polvere, →Packages del →Thread di →Recalibration della pittura |

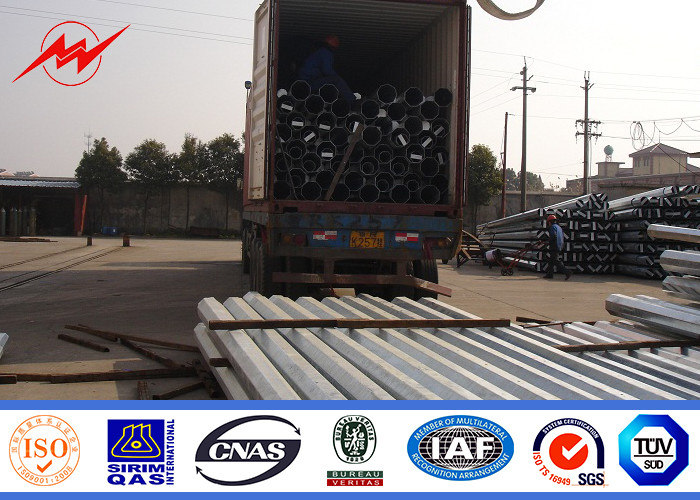

| Pacchetti | I nostri pali come copertura normale dalla balla della paglia o della stuoia all'alto ed al basso, in ogni modo inoltre possa seguendo dal cliente richiesto, da ogni 40HC o dalla latta di OT caricando quanti pc vogliono la base di calcolo sul cliente realmente specificazione e dati |
Saldatura
Abbiamo prova passata del difetto. Doppia la saldatura interna ed esterna rende la saldatura bella nella forma
Norma di saldatura: AWS (società americana) della saldatura D 1,1
Galvanizzazione
Norma: NFA91121/ASTM A123
Spessore medio della galvanizzazione: Meno di 86μm.
Installazione
- Rimuova tutta l'attrezzatura sul palo durante l'Assemblea.
- Circondi un'imbracatura intorno all'asse del epole del Th di ogni sezione.
- Ripari l'imbracatura sulla sezione superiore ad un paranco differenziale.
- L'imbracatura sulla sezione inferiore strettamente è riparata e riparata al centro di gravità.
- Faccia il verticale d'acciaio del palo vicino stringere l'imbracatura della sezione superiore.
- Ripari il palo d'acciaio.
- Rimuova l'imbracatura.
Controllo di qualità
Seguiamo rigorosamente il livello di ISO9001-2008. La qualità è in primo luogo in ogni fase di produzione per assicurare la conformità del prodotto alla specificazione/norme. Le ispezioni attente sono effettuate dagli ingegneri altamente formati di ispezione durante l'ogni procedura dalla fase della materia prima al prodotto finito ed alla consegna.
