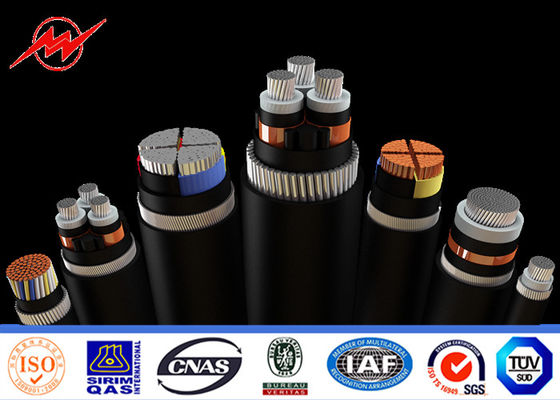

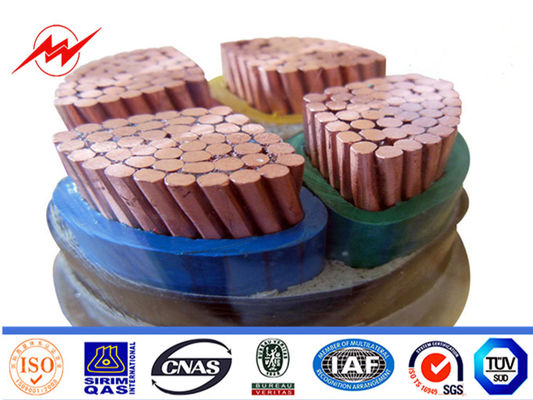

Voltges ad alta tensione del cavo dei multi centri corazzati del filo di acciaio fino a 35kv
Specifiche:
|
guaina:
|
PVC/XLPE
|
|
Guaina esterna:
|
PVC o PE
|
|
Conduttore
|
99,5% Lega senza ossigeno pura di alluminio o del rame
|
|
Tensione:
|
0.6/1.2kv, 10/22/35kv,
|
|
No dei centri:
|
1, 2, 3, 4, 5, 3+1, 4+1, 3+2
|
|
Sezione del conduttore (² di millimetro):
|
1.5~630 mm2
|
|
Applicazione:
|
Il cavo ad alta tensione corazzato del PVC è adatto per la stenditura all'interno, nella fossa del cavo, sugli scaffali di cavo ed in tubi. Pressioni esterne e tensioni incapaci dell'orso.
|

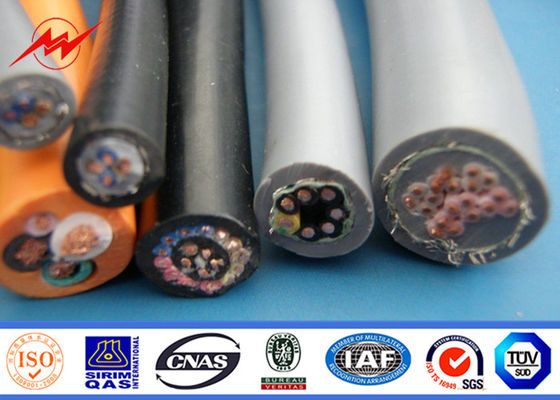

| Nome di modello comune: |
VV centro di rame/di alluminio, PVC isolato, cavo elettrico inguainato PVC
Centro di alluminio del rame di VLY/, PVC isolato, cavo elettrico inguainato PE
YJL XLPE isolato, cavo elettrico inguainato PVC/PE
Cavo isolato ed inguainato del PVC di KVV (XLPE) di controllo
Cavo aereo isolato PVC di alluminio del rame di JKV/del centro
YJHLV XLPE isolato, filo di acciaio sottile corazzato, PVC/PE ha inguainato il cavo
|
|
SPESSORE dell'ISOLAMENTO (millimetro):
|
1.0-10
|
|
Colore:
|
Il NERO
|
|
Imballaggio:
|
100 metri per rotolo o 500 metri per rotolo o secondo il requisito
|
|
Termine di consegna:
|
10-20 giorni
|
|
Termini di pagamento:
|
L/C, D/A, D/P, T/T, Western Union
|
Indruction del dettaglio
Il materiale di isolamento di questo cavo è polietilene unito con legami atomici incrociati, che ha una resistenza al calore che valuta fino a 90℃. Così questo prodotto è eccellente per le applicazioni che richiedono la resistenza al calore intensiva. È categorizzato come ignifugo, termoresistente, o rispettoso dell'ambiente secondo le sue caratteristiche.
Durante l'ultimo 15-20 anni la domanda di cavo isolato polietilene unito con legami atomici incrociati si è espanta rapidamente e questo tipo di cavo si è trasformato nel tipo principale per i cavi elettrici.
Il cavo di BAO WO attivamente si è sviluppato e tecniche di fabbricazione recenti applicate per cavo isolato XLPE ed è stato impegnato in uno sforzo costante per ottenere la qualità più stabile e produce i cavi di XLPE per le più alte tensioni, superanti 220kV.
I prodotti in questo catalogo sono basati sulla specificazione di GB/T 12706-2008 o di IEC 60502-2004.
Esempi della marcatura:
Esempio 1: il tipo corazzato isolato ed inguainato 3+1 del PVC del Rame-centro del acciaio-nastro, sezione principale del centro è 50mm2 e quello del centro neutrale è 25mm2, tale cavo elettrico può essere rappresentato vicino: VV22 3X50+1X25
Esempio 2: La tensione nominale è PVC ignifugo del rame-centro 0.6/1kV (135°C) isolato ed inguainato, il filo di acciaio del piccolo-calibro corazzato, 4+1 scrive, sezione principale del centro è 70mm2 e quello del centro neutrale è 35mm2, tale cavo elettrico può essere rappresentato vicino: BW135-VV 0.6/1kV 4 X 70+1x35
Esempio 3: La tensione nominale è 0.6/1kV, PVC ignifugo del rame-centro (105°C) isolato ed inguainato, il nastro d'acciaio corazzato, 3+2 scriva, sezione principale del centro è 185mm2 e quello del centro neutrale è 95mm2, tale cavo elettrico può essere rappresentato vicino: BW105 - VV22 0.6/1kV 3 x 185+2 x 95
Condizione di lavoro
Per tipo generale, non sopra 70°C come il massimo
Per materiale ignifugo 105°C, non sopra 105°C come il massimo
Per materiale ignifugo 135°C, non sopra 135°C come il massimo
1. Temperatura ambiente più bassa: - 40°C per la stenditura fissa, - 20°C per la stenditura non fissa
2. Tensione nominale U0/U: 0.6/1kV, 3.6/6kV
3. Raggio di Min.bending: meno di 10 volte del diametro esterno di cavo se senza armatura e meno di 15 volte di cavo che il diametro esterno ha fornito il cavo è corazzate.
4. Stato di cortocircuito: La temperatura massima del conduttore di cavo non supererà lo stato di cortocircuito 175°Cunder (un periodo massimo di 5 secondi)
