Conico/intorno al rivestimento della polvere di 5m ha galvanizzato Palo d'acciaio per il sistema dei trasporti
pali leggeri della strada privata
,palo leggero della strada principale
polvere di 5m che ricopre il semaforo materiale di SS355JR Palo di sostegno di lunghezza di 1000mm per il segnale stradale dell'autostrada senza pedaggio
Dettagli rapidi per il semaforo Palo
|
Oggetto nessun |
semaforo di 5M Palo |
|
Altezza |
5M |
|
Spessore |
3mm, 4mm, 5mm |
|
Forma |
Conico, rotondo, ottagonale, dodecagono |
|
Materiale |
Q345B/A572, Q235B/A36, Q460 |
|
Progettazione del vento |
35 m/s |
|
Vestito per |
Segno dell'autostrada senza pedaggio della spiaggia |
Panoramica del disegno
MATERIALE
Il materiale utilizzato per fabbricare le componenti del palo sarà nell'accordo delle norme internazionali e secondo le specifiche del progetto.
Il materiale principale è Q235, Q345, Gr65 o come specificato nella specificazione del cliente.
FINITURA
L'asse, la base di appoggio, il sostegno del braccio ed altri accessori sono la immersione calda galvanizzata secondo l'en 1461 delle BS e le sue revisioni recenti, lo spessore di rivestimento medio minimo è secondo l'en 1461 delle BS, o secondo i requisiti di cliente, ma non più di 70 micron fanno la media.
Nessun saldatura, taglio o perforazione è fatta dopo la galvanizzazione.
I bulloni d'ancoraggio compreso i dadi e le rondelle sono la immersione nera o calda approssimativa galvanizzata secondo ASTM A 123 secondo il requisito su misura.
FORMA
1. Altezza: I pali di illuminazione della via delle altezze da 4m fino a 20m che soddisfanno quasi tutte esigenze all'aperto di illuminazione di via, sono fatti solitamente dalle assi d'acciaio affusolate con forma ottagonale o conica, con le dimensioni che aderiscono all'analisi strutturale di progettazione, ai requisiti delle norme internazionali e secondo i requisiti di cliente.
2. Sezioni di Palo: Soltanto i pali con le altezze fino a 12 metri sono fatti da un segmento dell'asse. Pali fino ad un massimo di 20m dell'altezza sono fatti da due segmenti con una lunghezza minima di sovrapposizione di 1,5 volte il diametro del fondo del segmento superiore.
3. Assi: Le assi sono fatte dalla lamiera di acciaio piegata alla forma richiesta e saldata longitudinalmente dalla macchina della saldatura ad arco automatica.
4. Base di appoggio: La base di appoggio è quadrata nella forma con i fori scanalati adatti a bulloni d'ancoraggio. La base di appoggio è saldata al fondo dell'asse dalla doppia saldatura di raccordo, secondo le norme internazionali.
5. Sostegni: I sostegni per portare i montaggi leggeri sono nella forma e nelle dimensioni che aderiscono ai requisiti di cliente ed alle specifiche dei montaggi leggeri. La cima dell'asse è fornita di dadi saldati all'asse come indicato sui nostri disegni.
6. Bullone d'ancoraggio: I bulloni d'ancoraggio per riparare la base di appoggio al fondamento concreto sono forniti con i dadi e le rondelle richiesti secondo l'analisi strutturale.
7: Porta di servizio: La dimensione e la posizione di apertura della porta è secondo i requisiti di cliente e suo aderire alle dimensioni del ritaglio. L'apertura della porta è rinforzata per mantenere la forza dell'asse.
8. Lampada: La luce del LED è disponibile o specificata nel requisito di cliente.

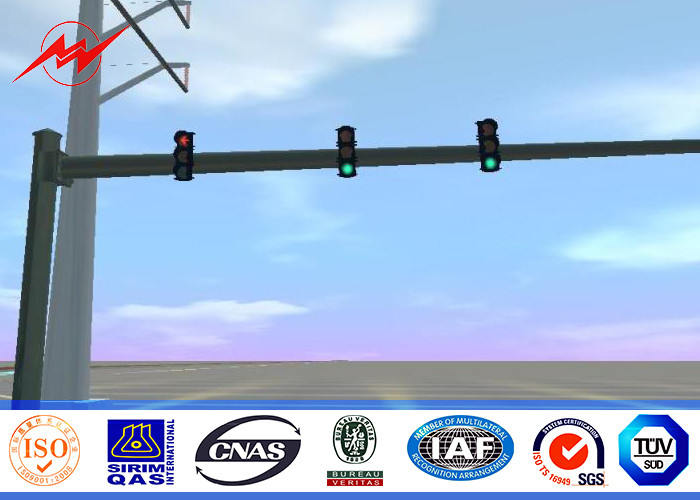

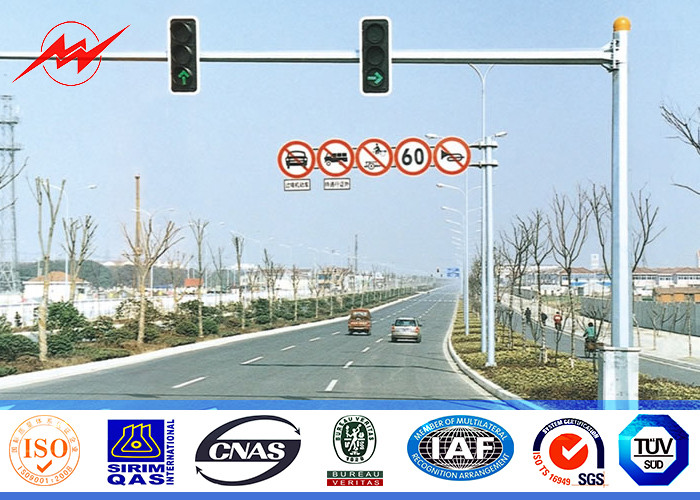

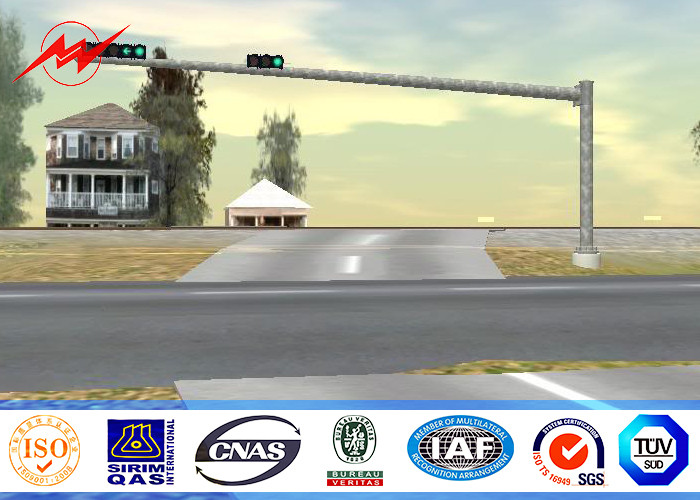

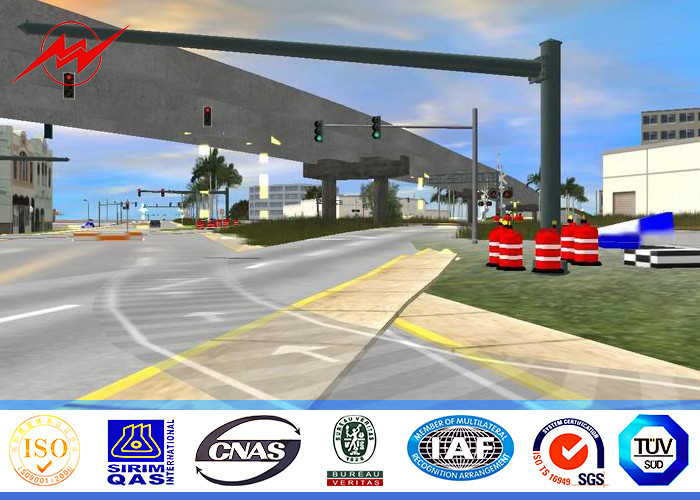

Progettazione di Palo del semaforo
Più immagini:
Società:
La Via Lattea di Jiangsu si specializza nell'offerta dei una vasta gamma Pali ottagonali che è utilizzata nei pali di iluminazione pubblica. Questi pali sono fabbricati facendo uso della materia prima dell'alto grado come l'acciaio Q235 e di ultima tecnologia secondo gli standard di qualità internazionali. Inoltre, questi sono a disposizione nelle opzioni su misura per soddisfare le esigenze varie dei clienti.
