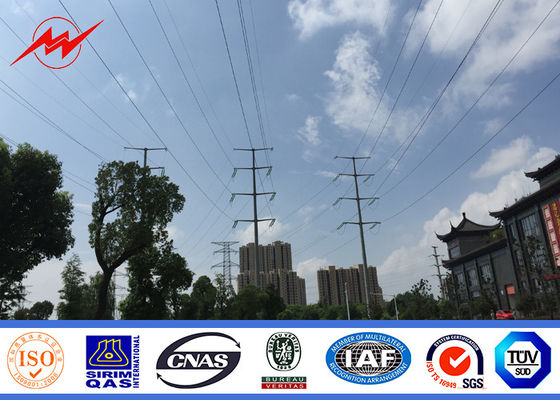

Trasmissione d'acciaio Pali della trasmissione elettrica poligonale del bitume del grado uno
pali di corrente elettrica
,palo ad alta tensione
Grado uno palo pratico d'acciaio 9m poligonale per la trasmissione elettrica con bitume
Descrizione:

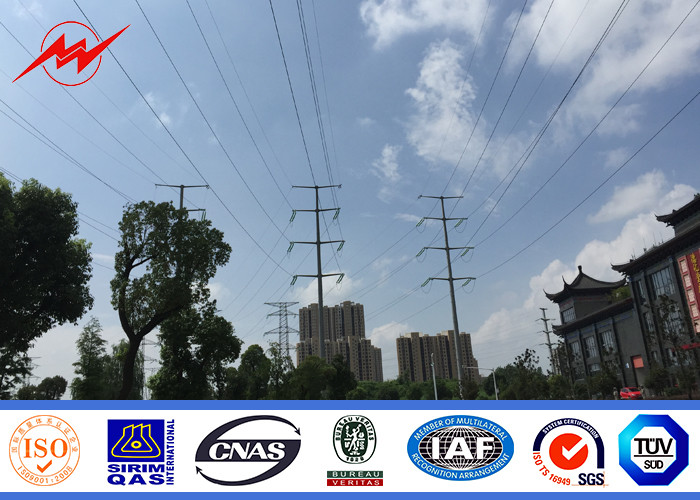

La nostra trasmissione Palo è progettata per il trasporto di energia ad alta tensione ed il trasporto di energia di bassa tensione.
Progettato e manufacutred per durevolezza, resistenza della corrosione e richiamo visuale.
Specifiche:
| Gamma di distribuzione | ||||
| Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
| Cima | Base | |||
| 11M 13.5KN | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5M | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5M | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5M | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
| 15.5M 12KN | 15.5M | 12KN | 160 | 405 |
| 15.5M 24KN | 15.5M | 24KN | 210 | 500 |
| Nota: 12-sided affusolati, dirigono sepolto Deviazione di Palo di meno di 5% di altezza del palo a 50% ULS |
||||
| Sotto gamma di trasmissione | ||||
| Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
| Cima | Base | |||
| 18.5M 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5M 40KN | 18.5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| Nota: 12-sided affusolati, dirigono sepolto | ||||
Descrizione:
Accessorio standard
piatto sommità
- Base di appoggio
- Striscia inferiore
- Foro standard
- Gradino rampicante
- Bullone d'ancoraggio

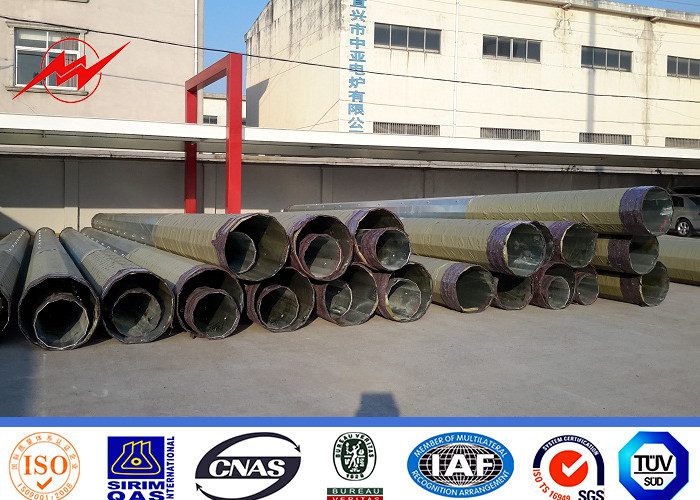

- Protezione del bitume
- Marcatura dipinta
- Scala smontabile
Questi sono gli accessori standard del palo elettrico.
Le informazioni all'indagine o all'acquisto
- Altezza e forza d'acciaio del palo
- Tipo del braccio e lunghezza trasversali, la posizione da installare nel palo d'acciaio
- Il metodo per riparare il braccio trasversale (bullone di uso per collegare o utilizzare uno o due modello per saldare nel palo d'acciaio per installare il braccio trasversale)
- Fattore di sicurezza del palo d'acciaio
- Velocità del vento
tipo del gradino rampicante
- Porto di destinazione
- Altro.
Installazione
- Rimuova tutta l'attrezzatura sul palo durante l'Assemblea.
- Circondi un'imbracatura intorno all'asse del epole del Th di ogni sezione.
- Ripari l'imbracatura sulla sezione superiore ad un paranco differenziale.
- L'imbracatura sulla sezione inferiore strettamente è riparata e riparata al centro di gravità.
- Faccia il verticale d'acciaio del palo vicino stringere l'imbracatura della sezione superiore.
- Ripari il palo d'acciaio.
- Rimuova l'imbracatura.
