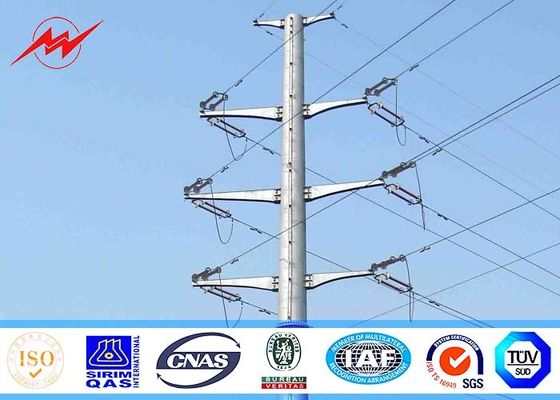

13M 6.5KN 3mm palo pratico d'acciaio per la torre di termine 230kv con la superficie di galvanizzazione
pali pratici elettrici
,palo incastrantesi elettrico
13M 6.5KN 3mm palo pratico d'acciaio per la torre di termine 230kv con la superficie di galvanizzazione
Applicazione:
Applicazioni della trasmissione
Pali d'acciaio di bassa potenza
Progetti la trasmissione per il cliente Pali
H-Struttura d'acciaio Pali
Applicazioni della sottostazione
Strutture del vicolo cieco
Un-Strutture e H-Strutture
Strutture speciali di applicazione
Supporti laterali bassi – Buss, commutatore e l'altra attrezzatura
Elettricità statica e cavo Pali dello schermo
Scheda di dati tecnica
| Gamma di distribuzione | ||||
| Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
| Cima | Base | |||
| 11M 13.5KN | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5M | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5M | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5M | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
Tipi disponibili del fondamento
Bullone d'ancoraggio/base di appoggio
Cassone d'acciaio vibratorio
Rivestimenti disponibili
Galvanizzato per ASTM A123
Pittura sopra galvanizzato, pittura sopra acciaio nero
Rivestimento della polvere
Prodotto di rivestimento
Caratteristiche standard di in-terra e della base di appoggio montate
In-Terra montata:
asse del palo 12-sided
Tappo superiore saldato
Fori di montaggio (alla vostra specificazione a richiesta)
Targa di identificazione
Punto 250mm della terra M12 sopra la linea al suolo nominale
M24 dado 250mm sopra la linea al suolo nominale (per assistere sollevamento)
Protezione contro la corrosione supplementare della in-terra 200mm qui sopra a 400mm sotto la linea al suolo nominale
cinghie del Anti-lavandino
Rivestimento galvanizzato della immersione calda
Base di appoggio montata:
asse del palo 12-sided (40kN a 80kN)
asse del palo 16-sided (100kN & 120kN)
Tappo superiore saldato
Fori di montaggio (alla vostra specificazione a richiesta)
Targa di identificazione
Punto 250mm della terra M12 sopra la base del palo
Due rinforzi di sollevamento sulla base di appoggio
Bulloni d'ancoraggio, modelli, dadi & rondelle
Rivestimento galvanizzato della immersione calda
Le informazioni all'indagine o all'acquisto
- Altezza e forza d'acciaio del palo
- Tipo del braccio e lunghezza trasversali, la posizione da installare nel palo d'acciaio
- Il metodo per riparare il braccio trasversale (bullone di uso per collegare o utilizzare uno o due modello per saldare nel palo d'acciaio per installare il braccio trasversale)
- Fattore di sicurezza del palo d'acciaio
- Velocità del vento
tipo del gradino rampicante
- Porto di destinazione
- Altro.
Progettazione
Più prodotti
Introduzione della società:
La Via Lattea Pali d'acciaio di Jiangsu che ha stabilito del 1991 è situata a Wuxi, ad est della Cina, vicino ad una di più grande porto marittimo della Cina, Shanghai, porto.
La nostra società ha 24 anni di esperienza sulla produzione dei pali d'acciaio compreso il palo di potere della trasmissione, il palo di iluminazione pubblica, alto palo dell'albero ecc.
Abbiamo esportato verso i paesi d'oltremare dal 1991 ed i nostri prodotti sono stati consegnati a più di 70 paesi e aree, compreso l'America, l'Australia, Russia, Germania, la portata, le Filippine, Malesia, Africa ecc.
Siamo il fornitore dei molti il grande progetto in molti paesi, come il palo di iluminazione pubblica di alto palo dell'albero del Dubai Tower.the per il gioco di olimpiade invernale di Soci ecc.
