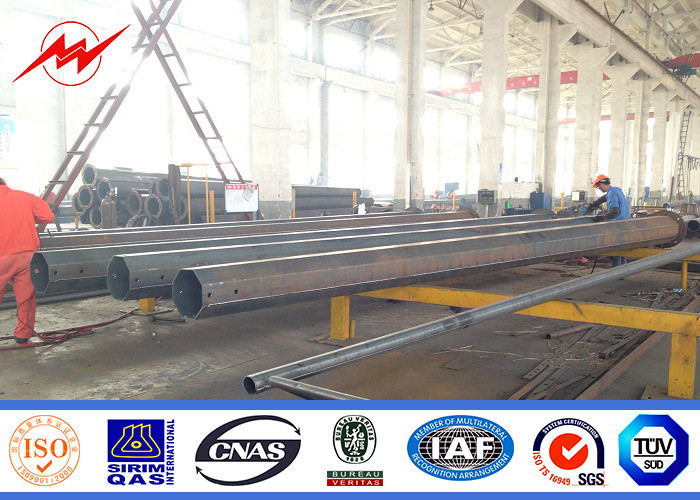

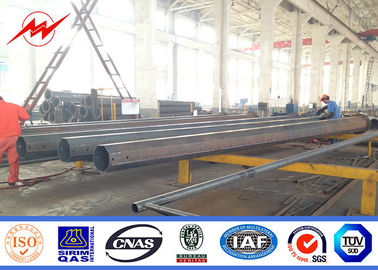

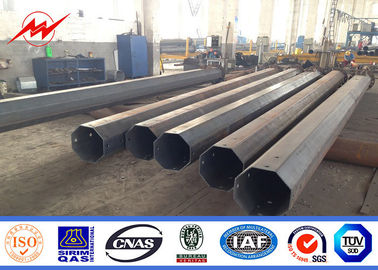

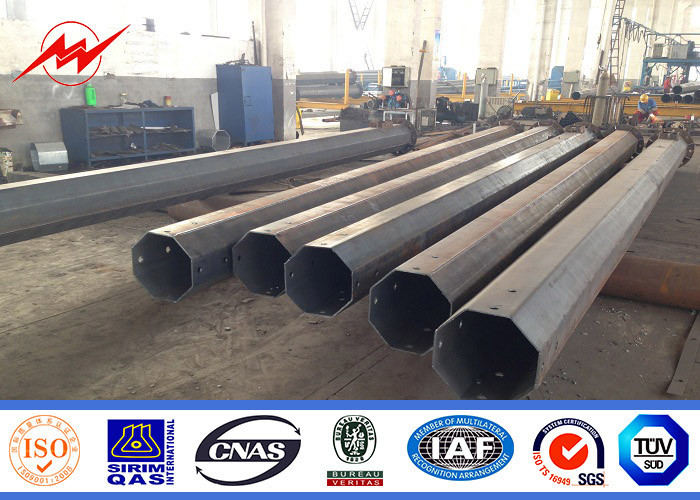

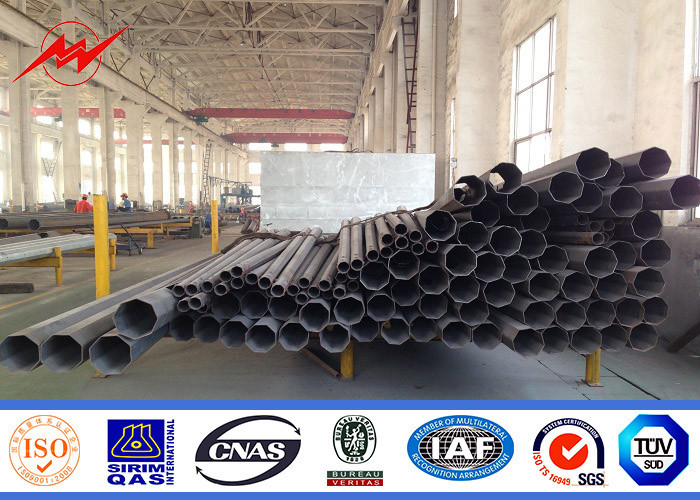

Palo d'acciaio galvanizzato poligonale o conico spessore antiurto di 30mm - di 1mm
pali di impianto elettrico
,pali pratici d'acciaio
Palo d'acciaio galvanizzato poligonale o conico spessore antiurto di 30mm - di 1mm
|
SPECIFICHE GENERALI PER PALO D'ACCIAIO
|
|||
|
Tipo
|
20ft conici ottagonali hanno galvanizzato la colonna tubolare d'acciaio dei pali di distribuzione del palo
|
||
|
Vestito per
|

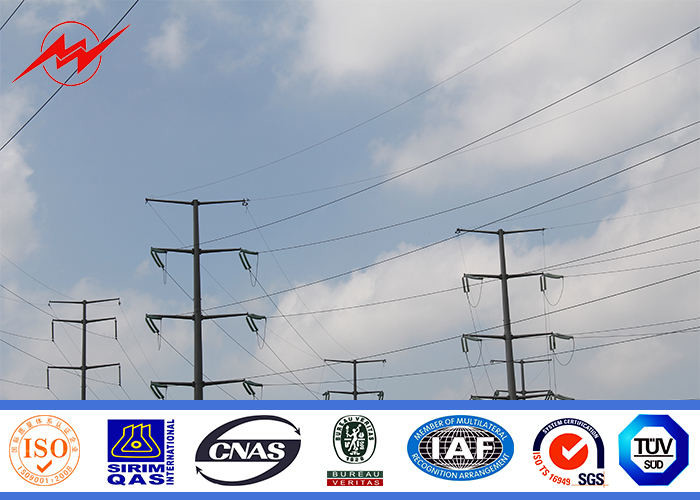

Distribuzione di elettricità
|
||
|
Forma
|
Conoid, Multi-piramidale, Columniform, poligonale o conico
|
||
|
Materiale
|
Solitamente Q345B/A572, rendimento minimo strength>=345n/mm2
Q235B/A36, rendimento minimo strength>=235n/mm2 Così come il coil a caldo da Q460, ASTM573 GR65, GR50, SS400, SS490 |
||
|
Potere
|
10kv~550kv
|
||
|
Carico di progetto nel chilogrammo
|
300~1000kg applicato a 50cm dalla cima del palo
|
||
|
Trattamento di superficie
|
La immersione calda ha galvanizzato a seguito di ASTM A 123, di potere del poliestere di colore o di qualunque altra norma dal cliente richiesto.
|
||
|
Giunto dei pali
|
Modo di inserzione, modo del innerflange, modo unito faccia a faccia.
|
||
|
Progettazione del palo
|
Contro un terremoto del grado 8
|
||
|
Velocità del vento
|
160km/h 30m/s
|
||
|
Standard
|
Iso 9001
|
||
|
Saldatura
|
Abbiamo prova passata del difetto. Doppia la saldatura interna ed esterna rende la saldatura bella nella forma
Norma di saldatura: AWS (società americana) della saldatura D 1,1 |
||
|
Spessore
|
1mm - 30mm
|
||
Proprietà meccanica
I supporti del metallo sono destinati per resistere alla forza nominale F ed alla pressione del vento V applicato
a 0.25m dalla cima. Nell'ambito di questi carichi, il fattore di sicurezza riguardo al limite elastico dell'acciaio è La
rger che 1,8. La posta inoltre resiste ad una coppia di torsione uguale a (F+V) ×1m. Gli esami prova che il carico è intervenuto quando
la rottura è intorno 2 volte del carico di progetto.
Galvanizzazione
Norma: NFA91121
Spessore medio della galvanizzazione: Meno di 86
Tolleranza del produttore
- Lunghezza componente: -25mm a 75mm
- Rettitudine: 2mm/m
- Torcere grado: 1̊ per 3 metri di lunghezza
- Ovalizzazione: Il massimo è 3%
- Il diametro medio: +/--0,5%
- Lunghezza di slittamento: +/-150mm
Accessorio standard
piatto sommità
- Base di appoggio
- Striscia inferiore
- Foro standard
- Gradino rampicante
- Bullone d'ancoraggio
- Protezione del bitume
- Marcatura dipinta
- Scala smontabile
Le informazioni all'indagine o all'acquisto
- Altezza e forza d'acciaio del palo
- Tipo del braccio e lunghezza trasversali, la posizione da installare nel palo d'acciaio
- Il metodo per riparare il braccio trasversale (uso Bolt collegare o utilizzare uno o due modello per saldare nell'acciaio
palo per installare il braccio trasversale)
- Fattore di sicurezza del palo d'acciaio
- Velocità del vento
tipo del gradino rampicante
- Porto di destinazione
- Altri
