Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Potere palo d'acciaio galvanizzato | Forma: | Poligonale o conico |
|---|---|---|---|
| Materiale: | Gr50 Gr65 | Lunghezza per della sezione: | All'interno di 14 metri che si formano una volta |
| tempo di vita: | 50 anni | Norma di saldatura: | AWS (società americana) della saldatura D 1,1 |
| Evidenziare: | palo leggero galvanizzato,pali di potere d'acciaio |
||
Palo di potere filippino dell'acciaio elettrico di 69KV 45FT-70FT con bitume
Acciaio
Il materiale è conforme all'en 10025 di N-F
Norma e norma dell'en 10149 di N-F, ha la seguente proprietà.
- Rendimento Strength=355N/mm2
- La durezza rimane la stessa al di sotto di 20 gradi inferiore a zero.
- La galvanizzazione è conforme NFA35503 a classe standard 1.
| La Cina GB | L'America ASTM ASME | Il Giappone JIS | Europen En |
Gemany BACCANO |
L'Inghilterra Le BS |
Internazionale Iso |
| 16Mn 14MnNd Q345 (A.B.C.D.E) |
A572MGr.50 A633MGr.C A633MGr.D |
SM490A SM490B SM490C |
S355JR S355JOS 355J2G3 S355J2G 4S355K2 G3 S355K2G 4S355N S355NL |
St52-3 | 50A 50B 50C 50D 50DD |
E355DD E355E Fe510B Fe510D |
| WH60/Q460 (C.D.E) |
A572MGr.65 | SM570 | S460N S460NL |
StE460 | 55C 55E |
E460C E460D |
| Q235 (A.B.C.D) Q275 20 25 30 35 40 45 50 55 50Mn |
A283MGr.C A283MGr.D 1020 1025 1030 1035 1040 1045 1050 1055 1053 |
SS400 SM400 (UN B) SS490 S20CS22C S25C S28C S30C S33C S35C S38C S40C S43C S45C S48C S50C S53C S55C S58C SWRH52B |
S235JR S235JO S235J2G 3 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
St37-2 St37-3 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
40A 40B 40C 40D 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
Fe360 (A.B.C.D) Fe430A C25E4 C30E4 C35E4 C40E4 C45E4 C50E4 C55E4 SL, MP |
Specifiche:
|
Tipi Lunghezza |
45ft | 50ft | 55ft | 60ft | 65ft | 70ft |
| 13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35m | |
| B (0°-2°) | ||||||
| Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diametro di estremità (millimetro) | 345 | 370 | 395 | 415 | 435 | 455 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diametro di estremità (millimetro) | 545 | 585 | 625 | 660 | 700 | 740 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| Diametro superiore (millimetro) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diametro di estremità (millimetro) | 600 | 645 | 690 | 730 | 770 | 805 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| Diametro superiore (millimetro) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diametro di estremità (millimetro) | 680 | 730 | 725 | 765 | 755 | 790 |
| Spessore (millimetro) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diametro di estremità (millimetro) | 340 | 360 | 385 | 400 | 420 | 440 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| GH (2°-15°) | ||||||
| Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diametro di estremità (millimetro) | 485 | 520 | 550 | 580 | 615 | 645 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| Diametro superiore (millimetro) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diametro di estremità (millimetro) | 520 | 540 | 565 | 595 | 615 | 640 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| Diametro superiore (millimetro) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diametro di estremità (millimetro) | 585 | 620 | 650 | 680 | 715 | 765 |
| Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
Processo di produzione
Il →Dimension (longitudinale) →Welding →bending di taglio del → della prova della materia prima verifica che →sample della perforazione del →Hole della saldatura del →Flange monti la galvanizzazione del clean→ del → o la mano di superficie della polvere, →Packages di →Recalibration della pittura
Tolleranza di fabbricazione
- Lunghezza componente: - 25mm - 75mm
- Rettitudine: 2mm/m
- Torcere grado: 1°per 3 metri di lunghezza
- Ovalizzazione: Il massimo è 3%
- Il diametro medio: +/--0,5%
- Lunghezza di slittamento: +/-150mm
Le informazioni all'indagine o all'acquisto
- Altezza e forza d'acciaio del palo
- Tipo del braccio e lunghezza trasversali, la posizione da installare nel palo d'acciaio
- Il metodo per riparare il braccio trasversale (bullone di uso per collegare o utilizzare uno o due modello per saldare nel palo d'acciaio per installare il braccio trasversale)
- Fattore di sicurezza del palo d'acciaio
- Velocità del vento
tipo del gradino rampicante
- Porto di destinazione
- Altro.
Controllo di qualità
Seguiamo rigorosamente il livello di ISO9001-2008. La qualità è in primo luogo in ogni fase di produzione per assicurare la conformità del prodotto alla specificazione/norme. Le ispezioni attente sono effettuate dagli ingegneri altamente formati di ispezione durante l'ogni procedura dalla fase della materia prima al prodotto finito ed alla consegna.

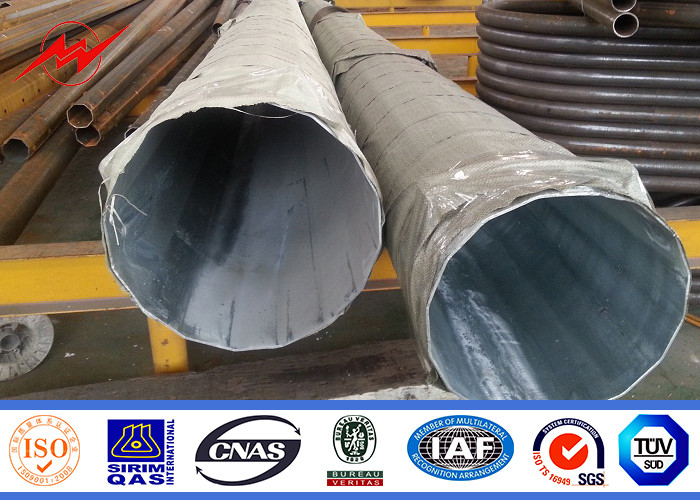

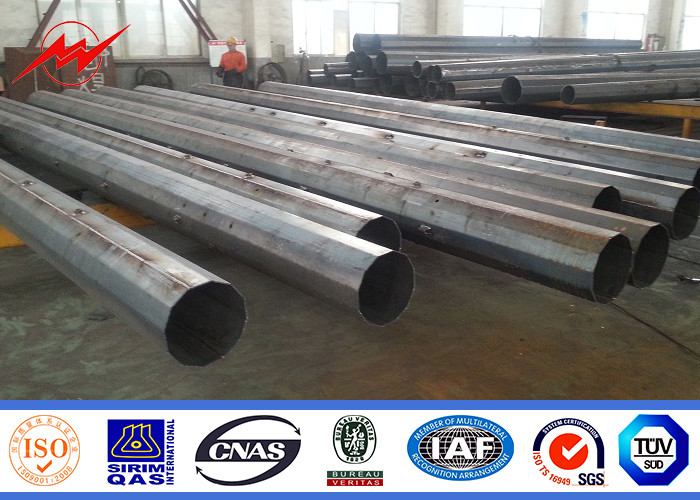

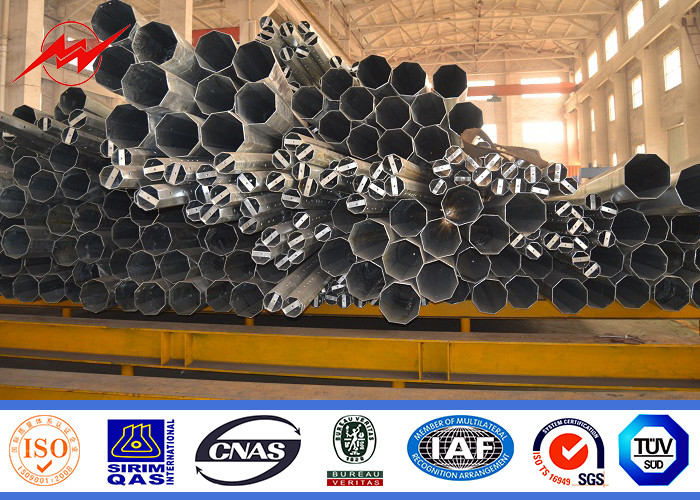

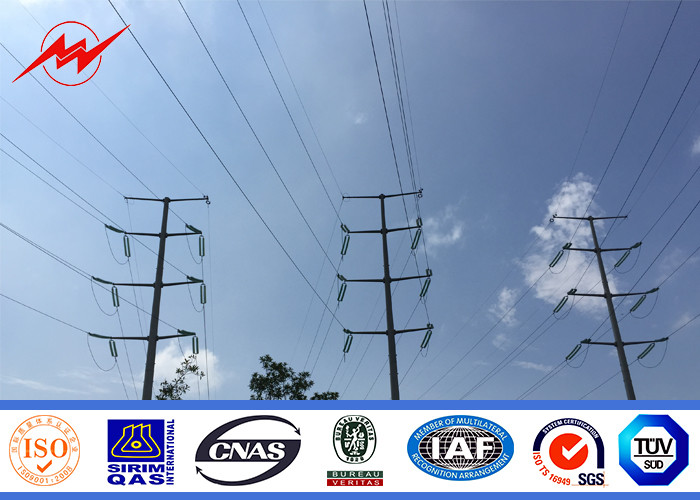

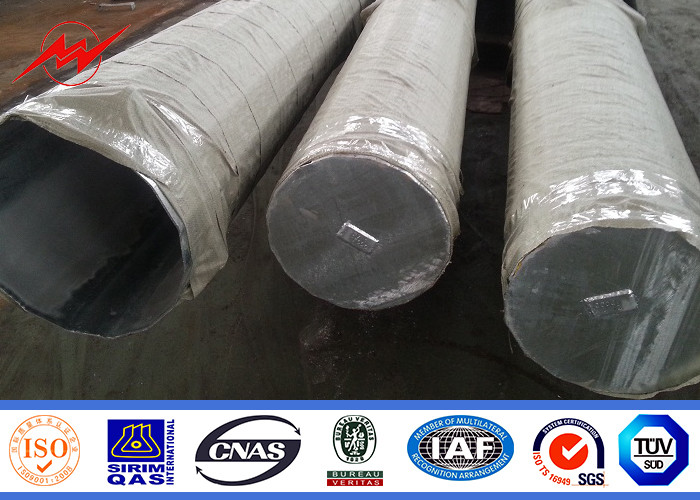

Più foto
