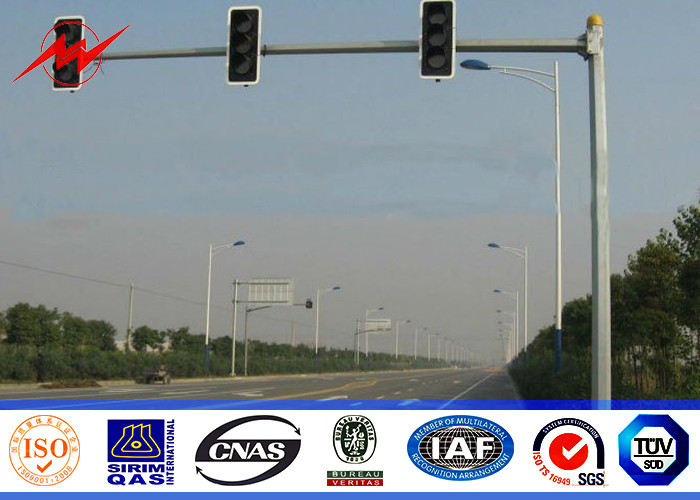

l'altezza di 3m ha galvanizzato il semaforo del materiale Q235 Palo con il doppio sostegno di 1500mm per il semaforo della superstrada
Dettagli rapidi per semaforo Palo
|
Opzione
|
Altezza da 3m a 45m
La flangia ha montato o piantato il tipo
Lunghezza variabile del braccio da 0.125m a 3.0m con il tipo singolo o doppio del braccio
Dimensione variabile della spina da 35mm a 60mm.
|
|
Processo di produzione
|
→ della prova di materia prima che taglia →Dimension (longitudinale) di piegamento del →Welidng del → per verificare →Deburr→Galvanization di →Calibration del →Hole del →Flange o la mano di perforazione di saldatura della polvere, →Thread→Packages di verniciatura di →Recalibration
|
Panoramica di disegno
MATERIALE
Il materiale ha usato per fabbricare le componenti del palo sarà nell'accordo delle norme internazionali e secondo le specifiche del progetto.
Il materiale principale è Q235, Q345, Gr65 o come specificato nella specificazione del cliente.
RIFINITURA
L'asse, la base di appoggio, il sostegno del braccio ed altri accessori sono la immersione calda galvanizzata secondo l'en 1461 delle BS e le sue revisioni recenti, lo spessore ricoprente medio minimo è secondo l'en 1461 delle BS, o secondo i requisiti di cliente, ma medio non più di 70 micron.
Nessun saldatura, taglio o perforazione è fatta dopo la galvanizzazione.
I bulloni d'ancoraggio compreso i dadi e le rondelle sono la immersione nera o calda approssimativa galvanizzata secondo ASTM A 123 secondo il requisito su misura.
FORMA
1. Altezza: I pali di illuminazione della via delle altezze da 4m fino a 20m che soddisfanno quasi tutte esigenze all'aperto di illuminazione di via, sono fatti solitamente dalle assi d'acciaio affusolate con forma ottagonale o conica, con le dimensioni che aderiscono all'analisi strutturale di progettazione, ai requisiti delle norme internazionali e secondo i requisiti di cliente.
2. Sezioni di Palo: Soltanto i pali con le altezze fino a 12 metri sono fatti da un segmento dell'asse. Pali fino a 20m dell'altezza sono fatti da due segmenti con una lunghezza minima di sovrapposizione di 1,5 volte il diametro del fondo del segmento superiore.
3. Assi: Le assi sono fatte dalla lamiera di acciaio piegata alla forma richiesta e saldata longitudinalmente dalla macchina della saldatura ad arco automatica.
4. Base di appoggio: La base di appoggio è quadrata nella forma con i fori scanalati adatti a bulloni d'ancoraggio. La base di appoggio è saldata al fondo dell'asse dalla doppia saldatura di raccordo, secondo le norme internazionali.
5. Sostegni: I sostegni per portare i montaggi leggeri sono nella forma e nelle dimensioni che aderiscono ai requisiti di cliente ed alle specifiche dei montaggi leggeri. La cima dell'asse è fornita di dadi saldati all'asse come indicato sui nostri disegni.
6. Bullone d'ancoraggio: I bulloni d'ancoraggio per riparare la base di appoggio al fondamento concreto sono forniti con i dadi e le rondelle richiesti secondo l'analisi strutturale.
7: Porta di servizio: La dimensione e la posizione di apertura della porta è secondo i requisiti di cliente e suo aderire alle dimensioni del ritaglio. L'apertura della porta è rinforzata per mantenere la forza dell'asse.
8. Lampada: La luce del LED è disponibile o specificata nel requisito di cliente.
Progettazione di semaforo Palo

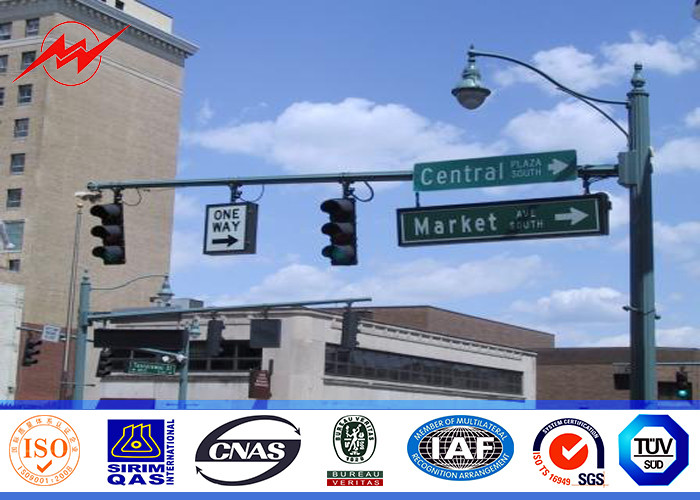

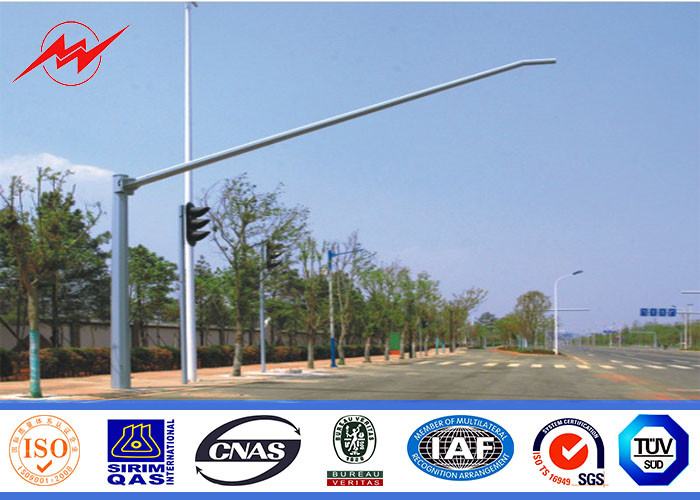

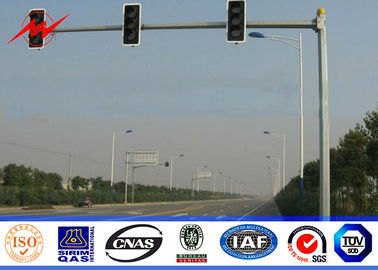

Più immagini:
Società:
La Via Lattea di Jiangsu si specializza nell'offerta dei una vasta gamma Pali ottagonali che è utilizzata nei pali di iluminazione pubblica. Questi pali sono fabbricati facendo uso della materia prima dell'alto grado come Q235 d'acciaio e di ultima tecnologia secondo gli standard di qualità internazionali. Inoltre, questi sono a disposizione nelle opzioni su misura per soddisfare le esigenze varie dei clienti.
