Torre monopolo in acciaio Q345 per telecomunicazioni 18m-30m zincata a caldo

Adatto per

Distribuzione delle comunicazioni

Forma

Conoide ,Multi-piramidale,Colonnare,poligonale o conica

Materiale

Solitamente Q345B/A572,resistenza allo snervamento minima>=345n/mm2
Q235B/A36,resistenza allo snervamento minima>=235n/mm2
Così come bobina laminata a caldo da Q460 ,ASTM573 GR65, GR50 ,SS400,
SS490, a ST52-

Tolleranza della dimensione

+- 2%

Potenza

10  KV ~550 KV

Fattore di sicurezza

Fattore di sicurezza per il cavo conduttore : 8
Fattore di sicurezza per il cavo di terra : 8

Carico di progetto in Kg

300~ 1000 Kg applicati a 50cm dal palo

Marcature

Targhetta tramite rivetto o colla ,incidere ,rilievo secondo

requisito del cliente

Trattamento superficiale

Zincatura a caldo secondo ASTM A 123,
polvere di poliestere colorata o qualsiasi altro standard richiesto dal cliente

Giunzione dei pali

Modalità di inserimento,modalità flangia interna,modalità di giunzione faccia a faccia

Progettazione del palo

Contro terremoti di 8 gradi

Velocità del vento

160 Km/ora .  30 m /s

Resistenza minima allo snervamento

355 mpa

Resistenza minima a trazione

490 mpa

Resistenza massima a trazione

620 mpa

Standard

ISO 9001

Lunghezza per sezione

Entro 14m una volta formato senza giunto a scorrimento

Saldatura

Abbiamo superato i test non distruttivi.La doppia saldatura interna ed esterna rende
la saldatura bella nella forma
Standard di saldatura :AWS ( American Welding Society ) D 1.1

Spessore

1 mm a 30 mm

Processo produttivo

Test materia prima → Taglio →Stampaggio o piegatura →
Saldatura (longitudinale )→Verifica dimensionale →Saldatura flangia
→Foratura fori →Calibrazione → Sbavatura→Zincatura o
verniciatura a polvere ,verniciatura →Ricalibrazione →Filettatura →Imballaggi

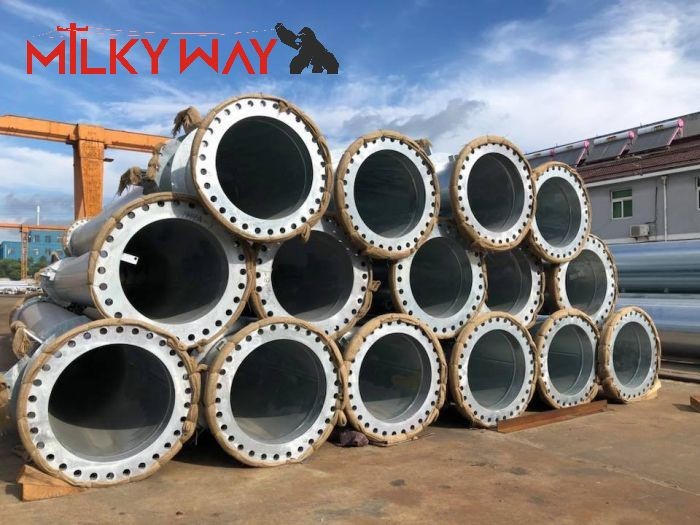

Imballaggi

I nostri pali sono normalmente coperti da tappetino o balla di paglia nella parte superiore e inferiore ,
in ogni caso possono anche essere eseguiti secondo le richieste del cliente , ogni 40HC o OT può
caricare quanti pezzi verranno calcolati in base alle effettive specifiche del cliente
specifiche e dati
