Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Palo d'acciaio galvanizzato | Forma: | Poligonale |
---|---|---|---|
Capacità di energia: | 10kV a 220kV | Norma di saldatura: | AWS D 1,1 |
Lunghezza per della sezione: | All'interno di 14 metri che si formano una volta | Spessore: | 1 millimetro a 36mm |
Evidenziare: | palo leggero galvanizzato,pali di potere d'acciaio |

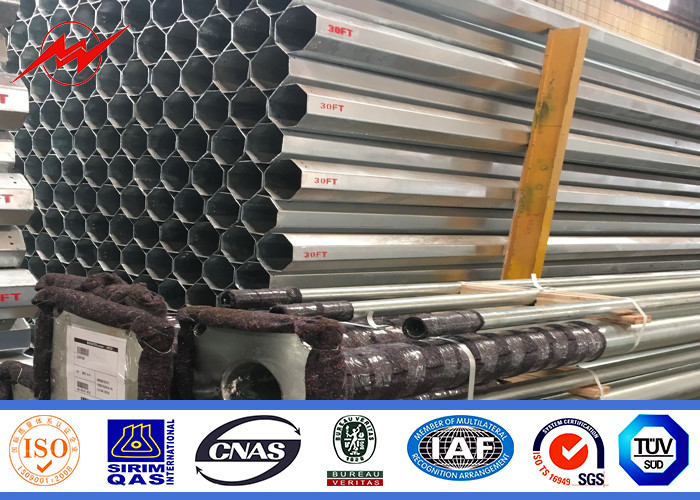

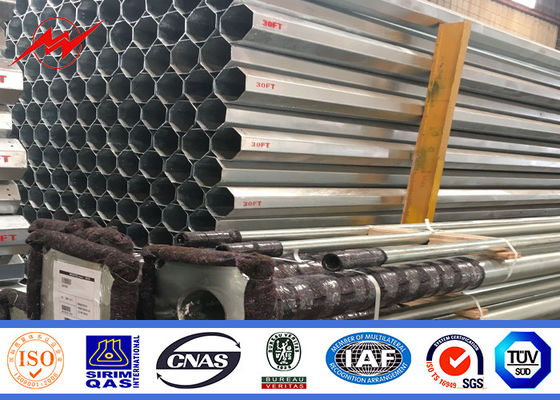

69KV filippino ha galvanizzato il palo dell'acciaio elettrico con il braccio trasversale Q345
Acciaio
Il materiale è conforme all'en 10025 di N-F
Norma e norma dell'en 10149 di N-F, ha la seguente proprietà.
- Rendimento Strength=355N/mm2
- La durezza rimane la stessa al di sotto di 20 gradi inferiore a zero.
- La galvanizzazione è conforme NFA35503 a classe standard 1.
Specifiche:
Tipi Lunghezza |
45ft | 50ft | 55ft | 60ft | 65ft | 70ft |
13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35m | |
B (0°-2°) | ||||||
Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
Diametro di estremità (millimetro) | 345 | 370 | 395 | 415 | 435 | 455 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
E (2°-15°) | ||||||
Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
Diametro di estremità (millimetro) | 545 | 585 | 625 | 660 | 700 | 740 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
C (15°-30°) | ||||||
Diametro superiore (millimetro) | 250 | 250 | 250 | 250 | 250 | 250 |
Diametro di estremità (millimetro) | 600 | 645 | 690 | 730 | 770 | 805 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
D (30°-90°) | ||||||
Diametro superiore (millimetro) | 300 | 300 | 300 | 300 | 300 | 300 |
Diametro di estremità (millimetro) | 680 | 730 | 725 | 765 | 755 | 790 |
Spessore (millimetro) | 6 | 6 | 7 | 7 | 8 | 8 |
HS (0°-2°) | ||||||
Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
Diametro di estremità (millimetro) | 340 | 360 | 385 | 400 | 420 | 440 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
GH (2°-15°) | ||||||
Diametro superiore (millimetro) | 200 | 200 | 200 | 200 | 200 | 200 |
Diametro di estremità (millimetro) | 485 | 520 | 550 | 580 | 615 | 645 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15°-30°) | ||||||
Diametro superiore (millimetro) | 250 | 250 | 250 | 250 | 250 | 250 |
Diametro di estremità (millimetro) | 520 | 540 | 565 | 595 | 615 | 640 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
3D (30°-90°) | ||||||
Diametro superiore (millimetro) | 300 | 300 | 300 | 300 | 300 | 300 |
Diametro di estremità (millimetro) | 585 | 620 | 650 | 680 | 715 | 765 |
Spessore (millimetro) | 6 | 6 | 6 | 6 | 6 | 6 |
Processo di produzione
Il →Dimension (longitudinale) →Welding →bending di taglio del → della prova della materia prima verifica che →sample della perforazione del →Hole della saldatura del →Flange monti la galvanizzazione del clean→ del → o la mano di superficie della polvere, →Packages di →Recalibration della pittura
Saldatura
Abbiamo prova passata del difetto. Doppia la saldatura interna ed esterna rende la saldatura bella nella forma
Norma di saldatura: AWS (società americana) della saldatura D 1,1
Trattamento di superficie
Immersione calda galvanizzata a seguito di ASTM A 123, di potere del poliestere di colore o di qualunque altra norma dal cliente richiesto.
Controllo di qualità
Seguiamo rigorosamente il livello di ISO9001-2008. La qualità è in primo luogo in ogni fase di produzione per assicurare la conformità del prodotto alla specificazione/norme. Le ispezioni attente sono effettuate dagli ingegneri altamente formati di ispezione durante l'ogni procedura dalla fase della materia prima al prodotto finito ed alla consegna.
