Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Electric Power d'acciaio Pali | Applicazione: | distribuzione di energia elettrica |
|---|---|---|---|
| Trattamento delle superfici: | rivestimento della polvere di galvanizzazione | Norma di saldatura: | AWS D 1,1 |
| Norma di galvanizzazione: | ASTM A 123 | Sollevi il tempo: | 50 anni |
| Evidenziare: | palo di potere d'acciaio,linea di trasmissione pali |
||

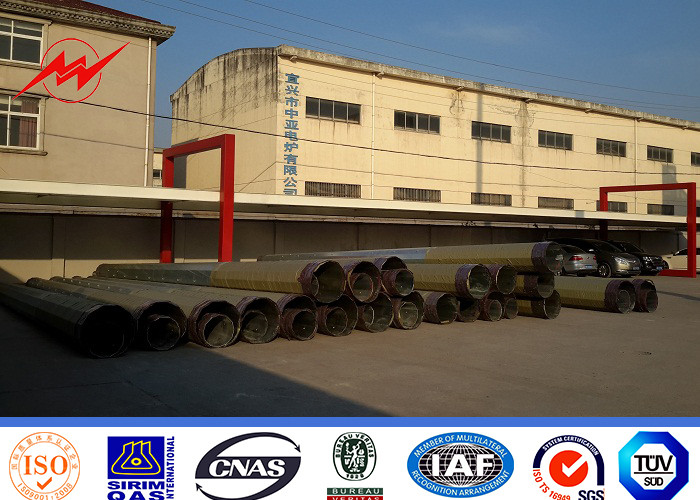

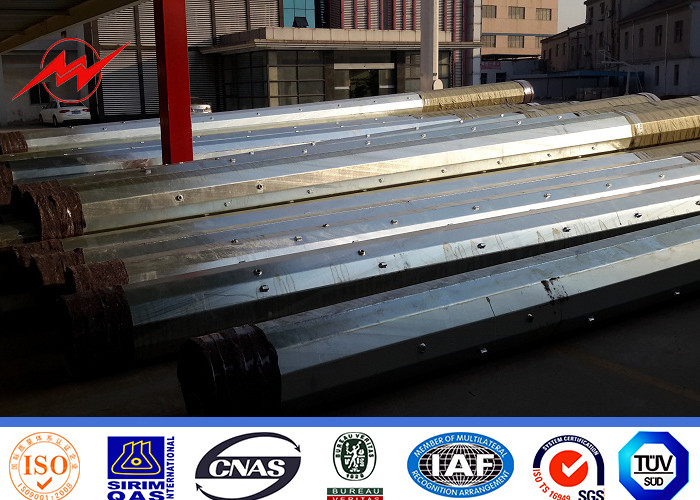

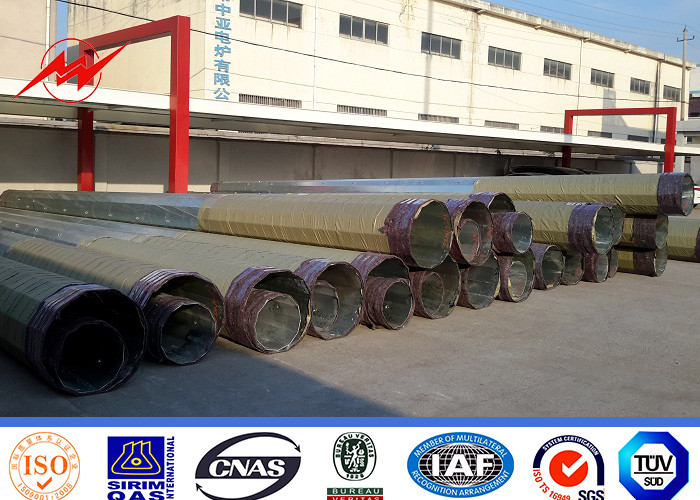

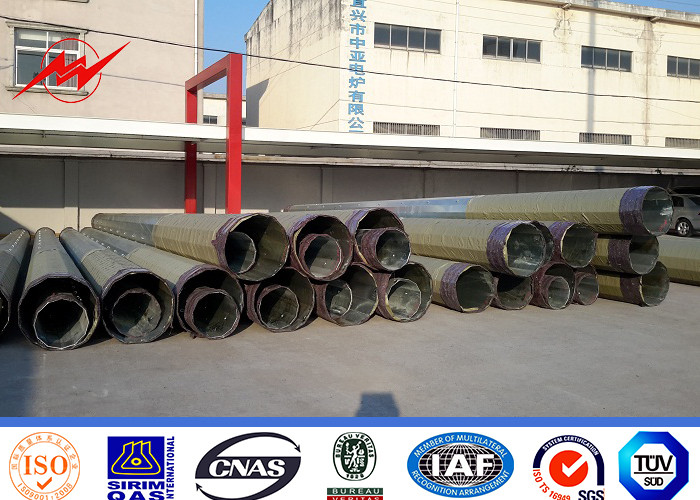

220KV 20M dodecagonali 12KN Electric Power d'acciaio Pali con il braccio trasversale
Specificazione:
|
Altezza |
9 metri - 100 metri |
|
Vestito per |
Trasmissione e distribuzione di Electric Power |
|
Forma |
Poligonale o conico |
|
Materiale |
Normalmente Q345B/A572, ² minimo del ≥ 345 N/mm di carico di snervamento Q235B/A36, ² minimo del ≥ 235 N/mm di carico di snervamento Così come la bobina laminata a caldo da ASTM A572 GR65, GR50, SS400 |
|
Potenza installata |
10kV a 220kV |
|
Tolleranza della dimensione |
Secondo il requisito del cliente. |
|
Trattamento di superficie |
Immersione calda galvanizzata a seguito di ASTM A 123, o qualunque altra norma dal cliente richiesto. |
|
Giunto di Pali |
Giunto di slittamento, flangiato collegato |
|
Standard |
9001:2008 di ISO |
|
Lunghezza per della sezione |
All'interno di 14 metri che si formano una volta |
|
Norma di saldatura |
AWS (società americana) della saldatura D 1,1 |
|
Spessore |
1 millimetro a 36mm |
|
Processo di produzione |
→Welding →bending di taglio del → della prova della materia prima (longitudinale) il →Dimension verifica che →sample della perforazione del →Hole della saldatura del →Flange monti galvanizzazione del clean→ del → o mano di superficie della polvere, pittura →Packages di →Recalibration |
|
Pacchetti |
Imballando con la carta di plastica o secondo la richiesta del cliente. |
Descripition di materiale:
Il materiale è conforme all'en 10025 di N-F
Norma e norma dell'en 10149 di N-F, ha la seguente proprietà.
- Rendimento Strength=355N/mm2
- La durezza rimane la stessa al di sotto di 20 gradi inferiore a zero.
- La galvanizzazione è conforme NFA35503 a classe standard 1.
Normalmente Q345B/A572, ² minimo del ≥ 345 N/mm di carico di snervamento
Q235B/A36, ² minimo del ≥ 235 N/mm di carico di snervamento
Così come il coil a caldo da ASTM A572 GR65, GR50, SS400
Saldatura:
Saldatura avanzata dell'sommergere-arco ed apparecchio per saldare di CNC. Ha prova passata del difetto, interno e la doppia saldatura esterna rende la saldatura bella nella forma. Conferma con il livello internazionale della saldatura del CWB e di AWS D 1,1
Galvanizzazione
Norma: NFA91121
Spessore medio della galvanizzazione: Meno di 86μm.
Tolleranza di fabbricazione
- Lunghezza componente: - 25mm - 75mm
- Rettitudine: 2mm/m
- Torcere grado: 1°per 3 metri di lunghezza
- Ovalizzazione: Il massimo è 3%
- Il diametro medio: +/--0,5%
- Lunghezza di slittamento: +/-150mm
Installazione
- Rimuova tutta l'attrezzatura sul palo durante l'Assemblea.
- Circondi un'imbracatura intorno all'asse del epole del Th di ogni sezione.
- Ripari l'imbracatura sulla sezione superiore ad un paranco differenziale.
- L'imbracatura sulla sezione inferiore strettamente è riparata e riparata al centro di gravità.
- Faccia il verticale d'acciaio del palo vicino stringere l'imbracatura della sezione superiore.
- Ripari il palo d'acciaio.
- Rimuova l'imbracatura.
