Dettagli:
Termini di pagamento e spedizione:
|
Codice: | palo di energia elettrica | Grado: | Classe una |
---|---|---|---|
Altezza: | 60ft | Tensione: | 10kv a 400kv |
Funzione del prodotto: | Linea di trasmissione | Aspetto: | Tubolare, triangolare, angolare, grata |
Norma di saldatura: | AWS D 1,1 | Norma di galvanizzazione: | ASTM A 123 |
Evidenziare: | pali di impianto elettrico,pali pratici d'acciaio |
Bitume di spessore della classe una 60ft Electric Power Palo 6mm con il gradino rampicante

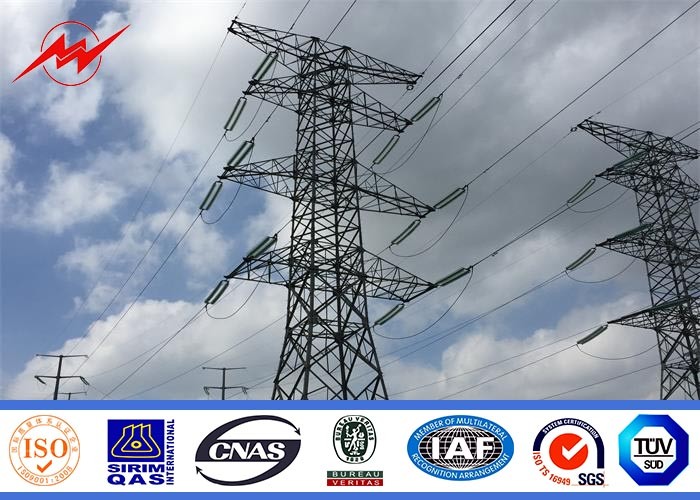

Caratterizzando una forma aerodinamica e estetica, questa struttura è meno massiccia che altre torri, permettendo che si mescoli facilmente nell'ambiente. Per questo motivo, sta utilizzanda sempre più nelle agglomerazioni urbane. Misurando fra 27 e 45 metri dell'altezza, è adatto a tensioni che variano da 110 a 315 chilovolt.
Applicazioni:
Applicazioni della trasmissione
Pali d'acciaio di bassa potenza
Progetti la trasmissione per il cliente Pali
H-Struttura d'acciaio Pali
Applicazioni della sottostazione
Strutture del vicolo cieco
Un-Strutture e H-Strutture
Strutture speciali di applicazione
Supporti laterali bassi – Buss, commutatore e l'altra attrezzatura
Elettricità statica e cavo Pali dello schermo
Scheda di dati tecnica (F=10KN)
Dimensione | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
DI (millimetri) | 210 | 200 | 210 | 210 | 210 | 210 | 210 |
D2 (millimetri) | 455 | 465 | 490 | 530 | 550 | 585 | 620 |
T (millimetri) | 3,5 | 3,75 | 3,75 | 3,75 | 3,75 | 4 | 4 |
h (m) | 1,6 | 1,8 | 1,9 | 2,1 | 2,3 | 2,6 | 3 |
Accessorio standard
piatto sommità
- Base di appoggio
- Striscia inferiore
- Foro standard
- Gradino rampicante
- Bullone d'ancoraggio
- Protezione del bitume
- Marcatura dipinta
- Scala smontabile
Tipi disponibili del fondamento
Embedment diretto
Bullone d'ancoraggio/base di appoggio
Cassone d'acciaio vibratorio
Rivestimenti disponibili
Galvanizzato per ASTM A123
Pittura sopra galvanizzato, pittura sopra acciaio nero
Rivestimento della polvere
Caratteristiche standard di in-terra e della base di appoggio montate
In-Terra montata:
asse del palo 12-sided
Tappo superiore saldato
Fori di montaggio (alla vostra specificazione a richiesta)
Targa di identificazione
Punto 250mm della terra M12 sopra la linea al suolo nominale
M24 dado 250mm sopra la linea al suolo nominale (per assistere sollevamento)
Protezione contro la corrosione supplementare della in-terra 200mm qui sopra a 400mm sotto la linea al suolo nominale
cinghie del Anti-lavandino
Rivestimento galvanizzato della immersione calda
Base di appoggio montata:
asse del palo 12-sided (40kN a 80kN)
asse del palo 16-sided (100kN & 120kN)
Tappo superiore saldato
Fori di montaggio (alla vostra specificazione a richiesta)
Targa di identificazione
Punto 250mm della terra M12 sopra la base del palo
Due rinforzi di sollevamento sulla base di appoggio
Bulloni d'ancoraggio, modelli, dadi & rondelle
Rivestimento galvanizzato della immersione calda

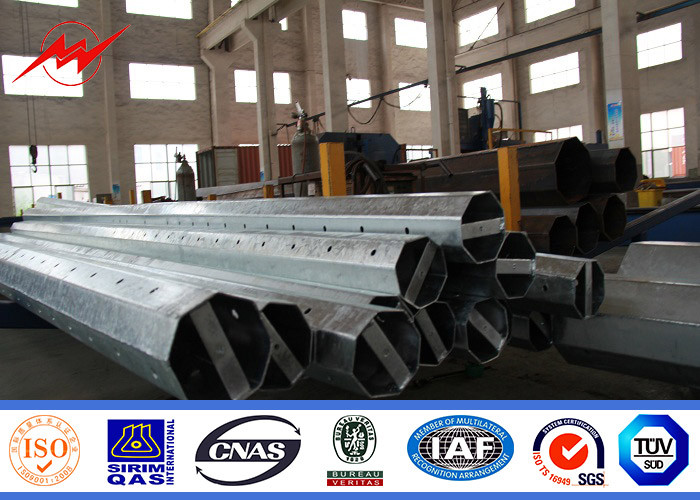

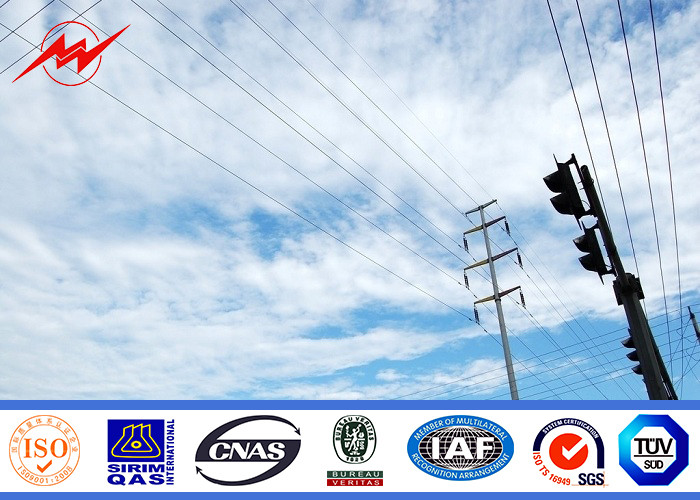

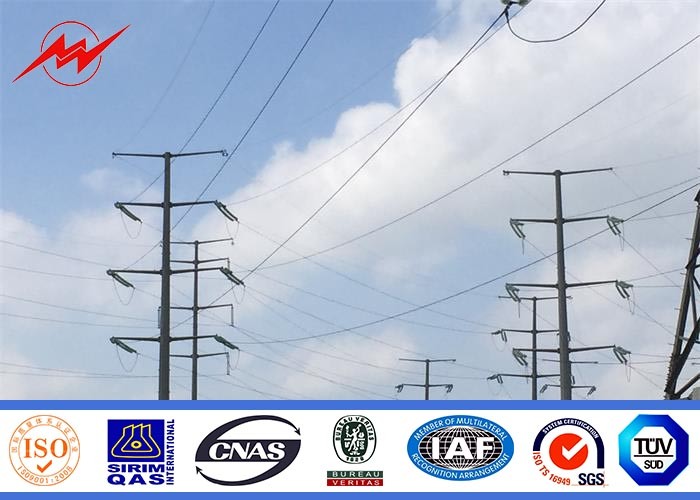

Galleria del prodotto
Le informazioni all'indagine o all'acquisto
- Altezza e forza d'acciaio del palo
- Tipo del braccio e lunghezza trasversali, la posizione da installare nel palo d'acciaio
- Il metodo per riparare il braccio trasversale (bullone di uso per collegare o utilizzare uno o due modello per saldare nel palo d'acciaio per installare il braccio trasversale)
- Fattore di sicurezza del palo d'acciaio
- Velocità del vento
tipo del gradino rampicante
- Porto di destinazione
- Altro.
Progettazione
Introduzione della società:
La Via Lattea Pali d'acciaio di Jiangsu che ha stabilito del 1991 è situata a Wuxi, ad est della Cina, vicino ad una di più grande porto marittimo della Cina, Shanghai, porto.
La nostra società ha 24 anni di esperienza sulla produzione dei pali d'acciaio compreso il palo di potere della trasmissione, il palo di iluminazione pubblica, alto palo dell'albero ecc.
Abbiamo esportato verso i paesi d'oltremare dal 1991 ed i nostri prodotti sono stati consegnati a più di 70 paesi e aree, compreso l'America, l'Australia, Russia, Germania, la portata, le Filippine, Malesia, Africa ecc.
