Dettagli:
Termini di pagamento e spedizione:
|
Tipo: | palo diritto, palo di tensione, palo di giro | vestito per: | distribuzione di elettricità |
---|---|---|---|
Power: | 10kv~550kv | Lunghezza per della sezione: | all'interno di 14m che si forma una volta senza giunto di slittamento |
Velocità del vento: | 160km/h, 30m/s | Norma di saldatura: | AWS D 1,1 |
Evidenziare: | linea di trasmissione pali,palo di energia elettrica |
66kv corrente elettrica d'acciaio Palo per progettazione di Palo della trasmissione
L'altezza di Palo | ≥5m |
Tipo | Tensione bassa, media e più alta |
Forma del palo | Conico, rotondo, poligonale (ottagonale, dodecagonale, ecc). |
Crossarm | Designas per requisito dei clienti |
Materiale |
I materiali d'acciaio si conformano a ASTM A36, ASTM A572. |
Spessore della parete | 2.5mm, 2.75mm, 3.0mm, 3.5mm, 3.75mm, 4.0mm, 4.5mm, 4.75mm, 5.0mm, ecc |
Sezioni |
≤11900mm può essere con una sezione e caricato nel contenitore 40HQ. |
Saldatura |
La saldatura risponde alla norma di AWS e di CSA D1.1. |
Giunto | Giunto con il modo del giunto o della flangia di slittamento. |
Installazione |
1. Tipo di sepoltura. |
Galvanizzazione | Galvanizzazione della immersione calda conformemente alla norma cinese GB/T 13912-2002 o alla norma americana ASTM A123. |
Tensione di snervamento minimo | Mpa 345 |
Resistenza alla trazione minima | 470 Mpa ~ Mpa 630 |
Tensione | 10KV~550KV |
Peso limitato | 26 tonnellate/contenitore |
Certificati | Stima del credito da accordare di iso 9001-2008, del AAA, ecc |
Protezione | Adatto libero della ruggine ed anticorrosivo a zona costiera, a deserto, a giacimento di petrolio ed a zona industriale |
Installazione
Il peso di progettazione dei pali d'acciaio è solitamente relativamente leggero ed è buono per l'operazione, trasporto,
monti ed installazione.
Acciaio
Il materiale è conforme all'en 10025 di N-F standard e norma dell'en 10149 di N-F, ha quanto segue
proprietà.
- Rendimento Strength=355 N/mm2
- Thoughness rimane lo stesso al di sotto di 20 gradi inferiore a zero
- La galvanizzazione è conforme a classe standard NFA35503 I
Manutenzione
Il trattamento della galvanizzazione della immersione calda può aumentare il tempo di impiego del palo d'acciaio senza l'ambientale
inquinamento e nessun'esigenza dell'altra manutenzione quotidiana. I seguenti tipi descritti sono progettati specialmente per
Mercato dell'Africa che può incontrare l'altezza regolata e caricare il livello della compagnia elettrica dell'elettricità della Francia.

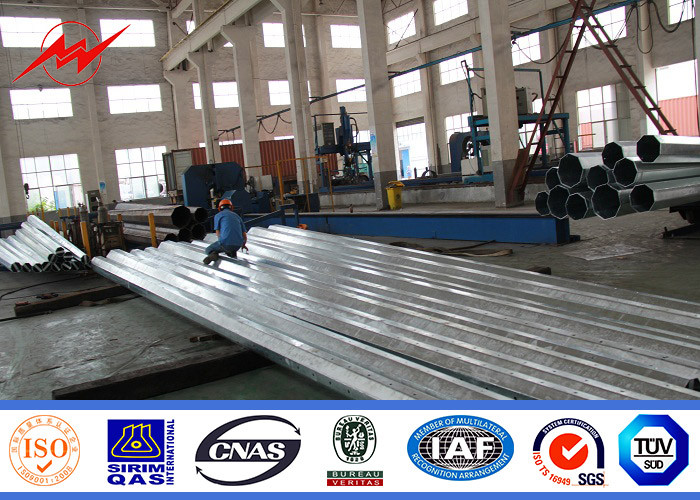

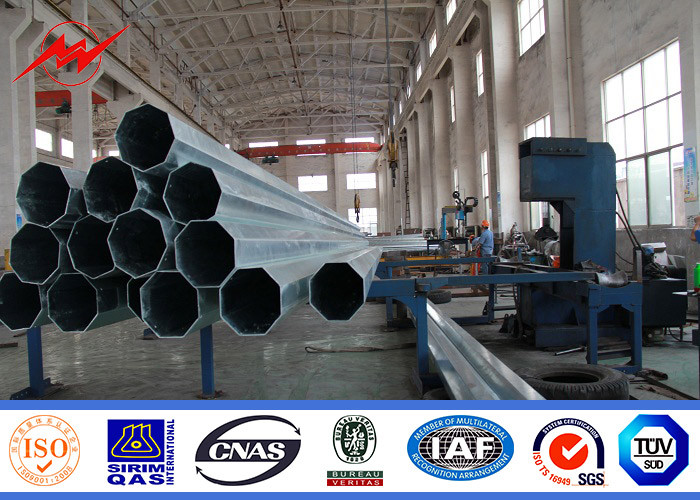

Produzione
Il nostro palo d'acciaio è piegato per formarsi alla sezione (conica) poligonale in primo luogo. Poi è saldato dall'automatico
sommergere-arco. Poi è saldato dalla saldatrice automatica dell'sommergere-arco.
In terzo luogo il tappo superiore, il nastro e la base di appoggio saranno saldati al palo. Ed infine altri accessori
(staffe di supporto, supporto della scala, ecc.) sarà saldato all'asse del palo.
Tolleranza del produttore
- Lunghezza componente: -25mm a 75mm
- Rettitudine: 2mm/m
- Torcere grado: 1̊ per 3 metri di lunghezza
- Ovalizzazione: Il massimo è 3%
- Il diametro medio: +/--0,5%
- Lunghezza di slittamento: +/-150mm
Proprietà meccanica
I supporti del metallo sono destinati per resistere alla forza nominale F ed alla pressione del vento V applicato a
0.25m dalla cima. Nell'ambito di questi carichi, il fattore di sicurezza riguardo al limite elastico dell'acciaio è più grande
che 1,8. La posta inoltre resiste ad una coppia di torsione uguale a (F+V) ×1m. Gli esami prova che il carico è intervenuto quando si rompe
è intorno 2 volte del carico di progetto.
