Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Potere palo incastrantesi elettrico | Applicazione: | Linea di distribuzione |
---|---|---|---|
Capacità di energia: | 10kV a 220kV | Norma di saldatura: | AWS (società americana) della saldatura D 1,1 |
Resistenza di carico del vento: | 30m/s | Spessore: | 1mm-36mm |
Evidenziare: | palo di energia elettrica,palo di potere d'acciaio |

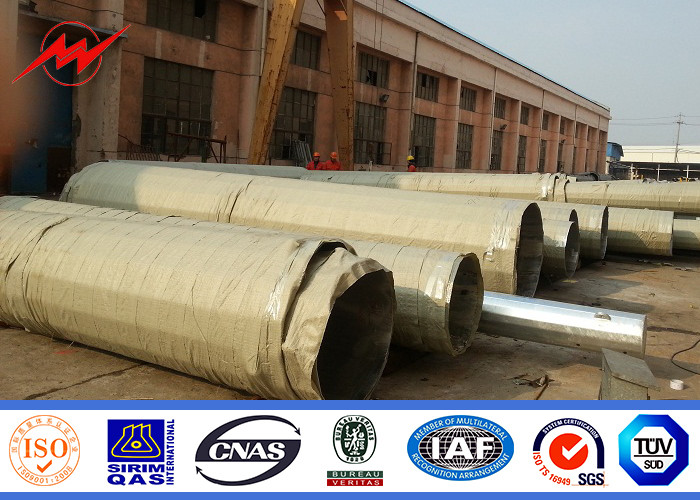

4mm 45FT hanno galvanizzato il potere palo incastrantesi elettrico con il braccio trasversale
Specificazione:
Altezza |
9 metri - 100 metri |
Vestito per |
Trasmissione e distribuzione di Electric Power |
Forma |
Poligonale o conico |
Materiale |
Normalmente Q345B/A572, ² minimo del ≥ 345 N/mm di carico di snervamento Q235B/A36, ² minimo del ≥ 235 N/mm di carico di snervamento Così come la bobina laminata a caldo da ASTM A572 GR65, GR50, SS400 |
Potenza installata |
10kV a 220kV |
Tolleranza della dimensione |
Secondo il requisito del cliente. |
Trattamento di superficie |
Immersione calda galvanizzata a seguito di ASTM A 123, o qualunque altra norma dal cliente richiesto. |
Giunto di Pali |
Giunto di slittamento, flangiato collegato |
Standard |
9001:2008 di ISO |
Lunghezza per della sezione |
All'interno di 14 metri che si formano una volta |
Norma di saldatura |
AWS (società americana) della saldatura D 1,1 |
Spessore |
1 millimetro a 36mm |
Processo di produzione |
→ (longitudinale) →Welding →bending di taglio del → della prova della materia prima La dimensione verifica che →sample della perforazione del →Hole della saldatura del →Flange monti galvanizzazione del clean→ del → o mano di superficie della polvere, →Recalibration della pittura →Packages |

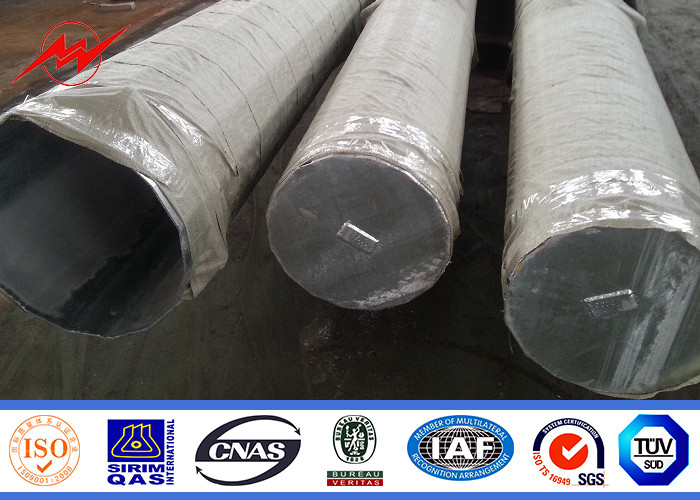

Pacchetti |
Imballando con la carta di plastica o secondo la richiesta del cliente. |
Gamma di distribuzione | ||||
Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
Cima | Base | |||
11M 13.5KN | 11M | 13.5kN | 160 | 328 |
12.5M 12KN | 12.5M | 12KN | 160 | 340 |
12.5M 16KN | 12.5M | 16KN | 180 | 380 |
12.5M 24KN | 12.5M | 24KN | 200 | 420 |
14M 16KN | 14M | 16KN | 190 | 402 |
14M 24KN | 14M | 24KN | 210 | 465 |
15.5M 12KN | 15.5M | 12KN | 160 | 405 |
15.5M 24KN | 15.5M | 24KN | 210 | 500 |
Nota: 12-sided affusolati, dirigono sepolto Deviazione di Palo di meno di 5% di altezza del palo a 50% ULS |
||||
Sotto gamma di trasmissione | ||||
Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
Cima | Base | |||
18.5M 24KN | 18.5M | 24KN | 210 | 660 |
18.5M 40KN | 18.5M | 40KN | 260 | 730 |
21M 40KN | 21M | 30KN | 220 | 697 |
21M 40KN | 21M | 40KN | 260 | 795 |
24M 30KN | 24M | 30KN | 220 | 755 |
24M 40KN | 24M | 40KN | 300 | 760 |
Nota: 12-sided affusolati, dirigono sepolto |
Descripition di materiale:
1. Pali sono fatti dalle piante di alta qualità del metallo, che sono state modellate nel trattamento anticorrosivo galvanizzato caldo del barwith d'acciaio verticale a forma di cono di multi-fila
2. La struttura leggera del piatto è fatta da acciaio inossidabile di alta qualità
3. Bulloni e dadi fissati di acciaio inossidabile
Galvanizzazione
Norma: NFA91121
Spessore medio della galvanizzazione: Meno di 86μm.
Installazione
- Rimuova tutta l'attrezzatura sul palo durante l'Assemblea.
- Circondi un'imbracatura intorno all'asse del epole del Th di ogni sezione.
- Ripari l'imbracatura sulla sezione superiore ad un paranco differenziale.
- L'imbracatura sulla sezione inferiore strettamente è riparata e riparata al centro di gravità.
- Faccia il verticale d'acciaio del palo vicino stringere l'imbracatura della sezione superiore.
- Ripari il palo d'acciaio.
- Rimuova l'imbracatura.
Standard
Colonna affusolata ottagonale
Certificato dall'INTERNAZIONALE di SIRIM QAS.
Approvato da JABATAN KERJA RAYA MALESIA.
Si conforma alla norma:
Progettazione di Palo: EN 40 DELLE BS
Materiale: EN 10025 S275/JIS G3101 SS400 DELLE BS
Saldatura: Le BS 5135
Galvanizzazione: LE BS 729/ISO 1461 ASTM A 123
Introduzione della società:
La Via Lattea Pali d'acciaio di Jiangsu che ha stabilito del 1991 è situata a Wuxi, ad est della Cina, vicino ad una di più grande porto marittimo della Cina, Shanghai, porto.
La nostra società ha 24 anni di esperienza sulla produzione dei pali d'acciaio compreso il palo di potere della trasmissione, il palo di iluminazione pubblica, alto palo dell'albero ecc.
Abbiamo esportato verso i paesi d'oltremare dal 1991 ed i nostri prodotti sono stati consegnati a più di 70 paesi e aree, compreso l'America, l'Australia, Russia, Germania, la portata, le Filippine, Malesia, Africa ecc.
Siamo il fornitore dei molti il grande progetto in molti paesi, come il palo di iluminazione pubblica di alto palo dell'albero del Dubai Tower.the per il gioco di olimpiade invernale di Soci ecc.
