Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | Potere palo d'acciaio galvanizzato | Applicazione: | Linea elettrica |
---|---|---|---|
Spessore: | 1 millimetro a 36mm | Tolleranza della dimensione: | +-2% |
tempo di vita: | 50 anni | Norma di saldatura: | AWS (società americana) della saldatura D 1,1 |
Materiale: | Q345 | ||
Evidenziare: | pali d'acciaio galvanizzati,pali d'acciaio della trasmissione |

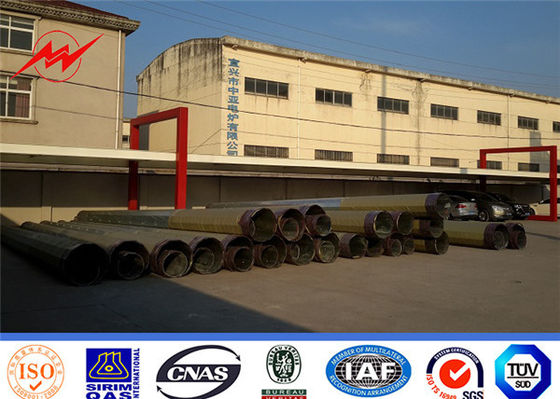

il carico di progetto 500KGS di 33KV 40FT 11900MM ha galvanizzato il potere pali d'acciaio
Specifiche:
Gamma di distribuzione | ||||
Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
Cima | Base | |||
11M 13.5KN | 11M | 13.5kN | 160 | 328 |
12.5M 12KN | 12.5M | 12KN | 160 | 340 |
12.5M 16KN | 12.5M | 16KN | 180 | 380 |
12.5M 24KN | 12.5M | 24KN | 200 | 420 |
14M 16KN | 14M | 16KN | 190 | 402 |
14M 24KN | 14M | 24KN | 210 | 465 |
15.5M 12KN | 15.5M | 12KN | 160 | 405 |
15.5M 24KN | 15.5M | 24KN | 210 | 500 |
Nota: 12-sided affusolati, dirigono sepolto Deviazione di Palo di meno di 5% di altezza del palo a 50% ULS |
||||
Sotto gamma di trasmissione | ||||
Codice del prodotto | Lunghezza | ULS | Dimensione di Palo | |
Cima | Base | |||
18.5M 24KN | 18.5M | 24KN | 210 | 660 |
18.5M 40KN | 18.5M | 40KN | 260 | 730 |
21M 40KN | 21M | 30KN | 220 | 697 |
21M 40KN | 21M | 40KN | 260 | 795 |
24M 30KN | 24M | 30KN | 220 | 755 |
24M 40KN | 24M | 40KN | 300 | 760 |
Nota: 12-sided affusolati, dirigono sepolto |
Vestito per |
Distribuzione di elettricità |
Forma |
Conoid, Multi-piramidale, Columniform, poligonale o conico |
Materiale |
Solitamente Q345B/A572, rendimento minimo strength>=345n/mm2 |
Torlance del dimenstion |
+ - 2% |
Potere |
10 CHILOVOLT ~550 CHILOVOLT |
Fattore di sicurezza |
Fattore di sicurezza per vino di conduzione: 8 |
Carico di progetto nel chilogrammo |
300~ 1000 chilogrammi appliced a 50cm dal al palo |
Segni |
Il palte di Nane attraverso rivert o colla, incide, imprime secondo requisito di cliente |
Trattamento di superficie |
Immersione calda galvanizzata a seguito di ASTM A 123, |
Giunto di Pali |
Modo di inserzione, modo del innerflange, modo unito faccia a faccia |
Progettazione del palo |
Contro un terremoto del grado 8 |
Velocità del vento |
160 Km/Hour. 30 m. /s |
Saldatura |
Abbiamo prova passata del difetto. Doppia la saldatura interna ed esterna fa |
Spessore |
1 millimetro - 30 millimetri |
Pacchetti |

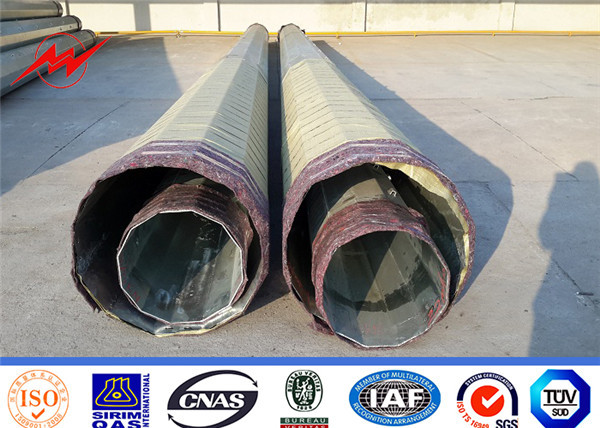

I nostri pali come copertura normale dalla balla della paglia o della stuoia all'alto ed al basso, |
Descrizione:
Accessorio standard
piatto sommità
- Base di appoggio
- Striscia inferiore
- Foro standard
- Gradino rampicante
- Bullone d'ancoraggio
- Protezione del bitume
- Marcatura dipinta
- Scala smontabile
Questi sono gli accessori standard del palo elettrico.
Galvanizzation
La galvanizzazione del palo d'acciaio è sotto controllo rigoroso. La galvanizzazione è raggiunta tramite l'immersione in un bagno di zinco fuso (450d°) dopo pretrattato (immergendo).
Braccio tecnico dell'informazione-incrocio
Sopra elencato è il più delle volte la progettazione usata ed è fatto dall'acciaio di angelo. Ed il braccio trasversale sarà riparato all'asse del palo che si collega dai bulloni attraverso i fori della pre-perforazione sia sulle armi trasversali che sull'asse del palo. Se avete qualunque altri requisiti del metodo materiale e di collegamento di progettazione, del braccio trasversale, i pls ci contattano.
Pacchetto
Imballando con la carta di plastica o secondo la richiesta del cliente.
