Dettagli:
Termini di pagamento e spedizione:
|
Nome del prodotto: | palo di energia elettrica | Design: | Progettazione su misura o standard |
---|---|---|---|
Tolleranza di dimensione: | + - 2% | Tensione: | 10kv, 33kv, 69kv, 110kv, 132kv, 220kv, 400kv |
Funzione del prodotto: | Sostegno d'acciaio della linea elettrica cavi | Aspetto: | Tubolare, triangolare, angolare, grata |
Norma di saldatura: | AWS D 1,1 | Norma di galvanizzazione: | ASTM A 123 |
Evidenziare: | pali di potere del metallo,pali di impianto elettrico |

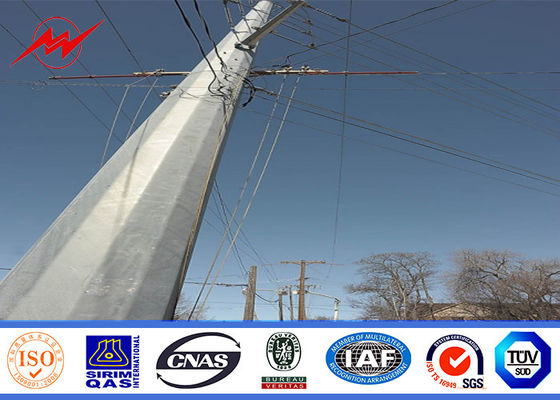

i 10m hanno galvanizzato la corrente elettrica d'acciaio Palo per la linea della trasmissione 110KV
La flessibilità, facilità di installazione, manutenzione libera, l'affidabilità. Questi sono appena alcuni dei vantaggi forniti dai nostri monopoles d'acciaio galvanizzati sopra calcestruzzo o le strutture di grata. Progettiamo, fabbrichiamo e forniamo tutti i pali d'acciaio affusolati per le reti di trasmissione.
Descrizione rapida
Palo elettrico di distribuzione e della trasmissione
Per le strutture elettriche di distribuzione e della trasmissione
Intorno a o forma conica con altezza da 8m a 15m
Con la immersione calda galvanizzi o dipinto il rivestimento
Scheda di dati tecnica (F=5KN)
Dimensione | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
DI (millimetri) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
D2 (millimetri) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
T (millimetri) | 3 | 3 | 3 | 3 | 3,5 | 3,75 | 3,75 |
h (m) | 1,6 | 1,8 | 1,9 | 2,1 | 2,3 | 2,6 | 3 |
Tipo di collegamento
1. Tipo unito
2. Tipo della flangia
Accessorio standard
piatto sommità
- Base di appoggio
- Striscia inferiore
- Foro standard
- Gradino rampicante
- Bullone d'ancoraggio
- Protezione del bitume
- Marcatura dipinta
- Scala smontabile
Tipi disponibili del fondamento
Embedment diretto
Bullone d'ancoraggio/base di appoggio
Cassone d'acciaio vibratorio
Rivestimenti disponibili
Galvanizzato per ASTM A123
Pittura sopra galvanizzato, pittura sopra acciaio nero
Rivestimento della polvere
Caratteristiche standard di in-terra e della base di appoggio montate
In-Terra montata:
asse del palo 12-sided
Tappo superiore saldato
Fori di montaggio (alla vostra specificazione a richiesta)
Targa di identificazione
Punto 250mm della terra M12 sopra la linea al suolo nominale
M24 dado 250mm sopra la linea al suolo nominale (per assistere sollevamento)
Protezione contro la corrosione supplementare della in-terra 200mm qui sopra a 400mm sotto la linea al suolo nominale
cinghie del Anti-lavandino
Rivestimento galvanizzato della immersione calda
Base di appoggio montata:
asse del palo 12-sided (40kN a 80kN)
asse del palo 16-sided (100kN & 120kN)
Tappo superiore saldato
Fori di montaggio (alla vostra specificazione a richiesta)
Targa di identificazione
Punto 250mm della terra M12 sopra la base del palo
Due rinforzi di sollevamento sulla base di appoggio
Bulloni d'ancoraggio, modelli, dadi & rondelle
Rivestimento galvanizzato della immersione calda

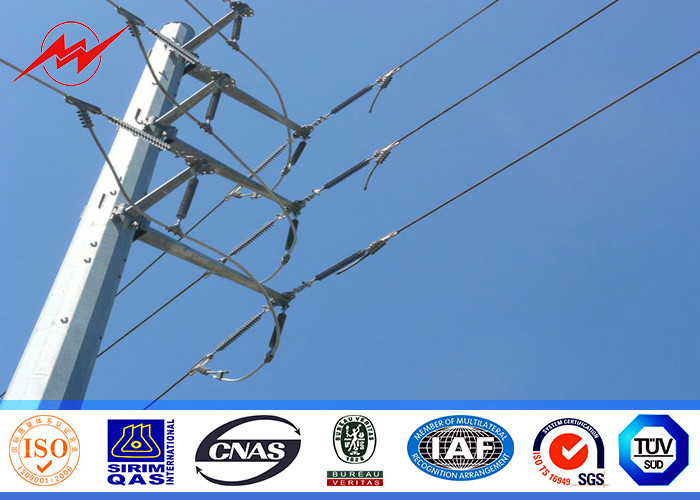

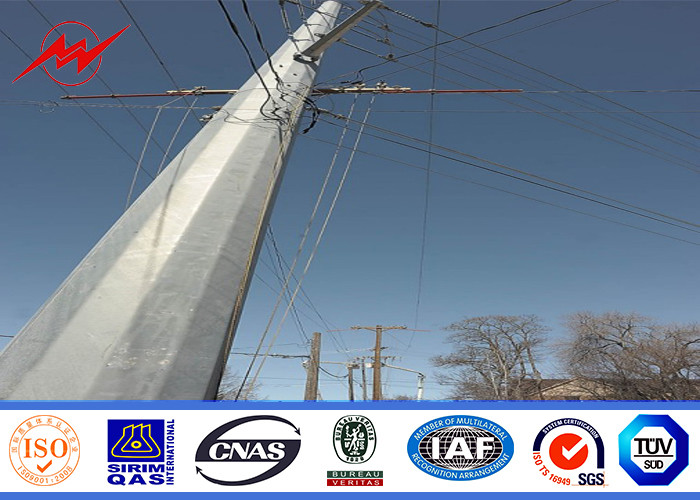

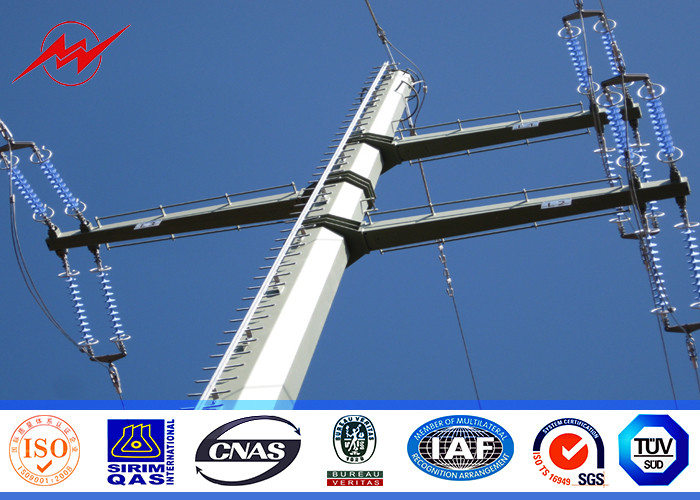

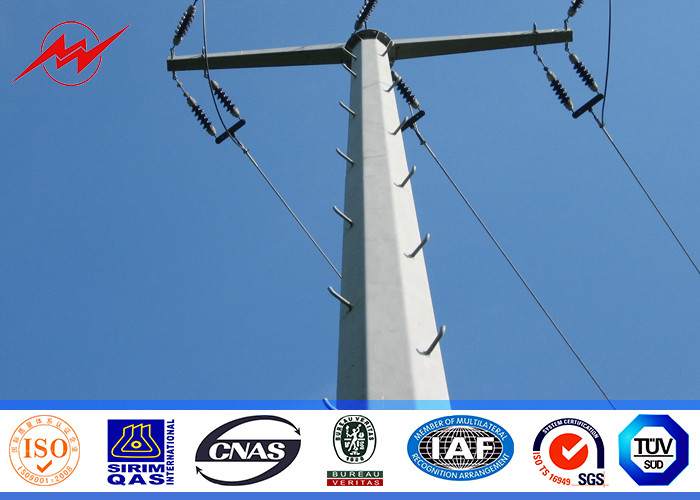

Galleria del prodotto
Le informazioni all'indagine o all'acquisto
- Altezza e forza d'acciaio del palo
- Tipo del braccio e lunghezza trasversali, la posizione da installare nel palo d'acciaio
- Il metodo per riparare il braccio trasversale (bullone di uso per collegare o utilizzare uno o due modello per saldare nel palo d'acciaio per installare il braccio trasversale)
- Fattore di sicurezza del palo d'acciaio
- Velocità del vento
tipo del gradino rampicante
- Porto di destinazione
- Altro.
Più immagini:
Introduzione della società:
La Via Lattea Pali d'acciaio di Jiangsu che ha stabilito del 1991 è situata a Wuxi, ad est della Cina, vicino ad una di più grande porto marittimo della Cina, Shanghai, porto.
La nostra società ha 24 anni di esperienza sulla produzione dei pali d'acciaio compreso il palo di potere della trasmissione, il palo di iluminazione pubblica, alto palo dell'albero ecc.
Abbiamo esportato verso i paesi d'oltremare dal 1991 ed i nostri prodotti sono stati consegnati a più di 70 paesi e aree, compreso l'America, l'Australia, Russia, Germania, la portata, le Filippine, Malesia, Africa ecc.
Siamo il fornitore dei molti il grande progetto in molti paesi, come il palo di iluminazione pubblica di alto palo dell'albero del Dubai Tower.the per il gioco di olimpiade invernale di Soci ecc.
